138
4.4 Identificación de segment
o
de pr
ogr
ama
„ Descripción de la herramienta "simple":
„ Las herramientas sólo son apropiadas para recorridos de
desplazamiento simples y ciclos de torneado (GO...G3, G12, G13;
G81...G88).
„ No se realiza ningún seguimiento del contorno.
„ Se realiza la compensación del radio de corte
„ Las herramientas simples no se aceptan en la base de datos.
Ejemplo "tabla del revólver"
Editar la distribución de herramientas en el revólver
En el segmento REVÓLVER, para cada puesto de revólver ocupado se
„ registra un número de identidad de la herramienta, si la herramienta
está descrita en la base de datos.
„ registra directamente la descripción de la herramienta, cuando de
trata de una "herramienta temporal".
„ Si no se programa REVÓLVER, se utilizan las
herramientas registradas en la "lista de herramientas".
„ Los nombres "_SIM..." y "_AUTO..." están reservados
para "herramientas temporales" (herramientas sencillas
y herramientas sin nº de identidad). La descripción de la
herramienta es válida mientras está activado el
programa NC para la simulación o en funcionamiento
automático.
REVÓLVER 1
T1 ID"342-300.1" Herramienta tomada de la base de datos
T2 WT1 X50 Z50 R0.2 B6 descripción de la herramienta simple
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 descripción de la herramienta ampliada, sin registro
en DB
T4 ID"ERW.1" WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70 descripción de la herramienta ampliada, con registro
en DB
. . .

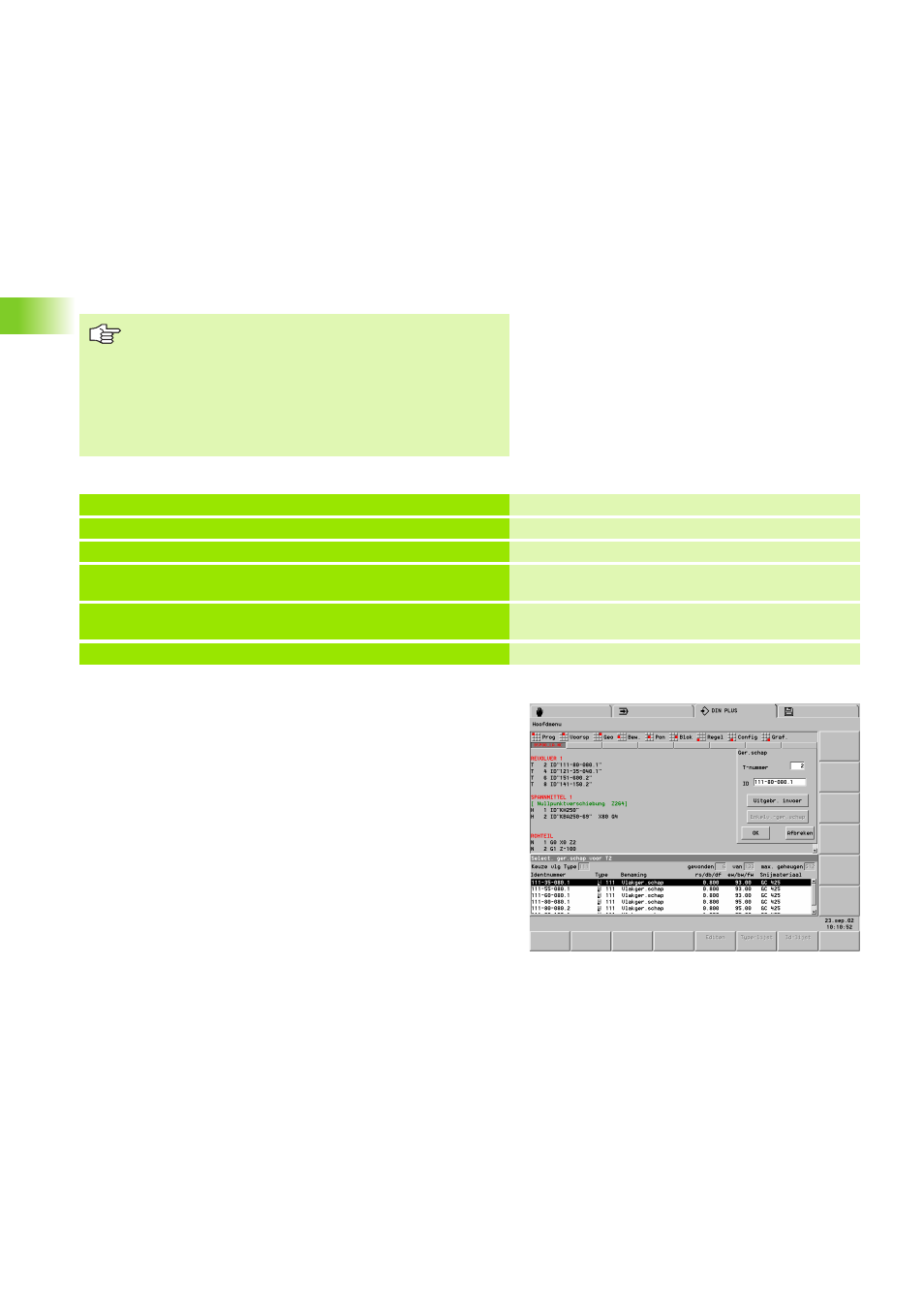

Parámetros del cuadro de diálogo "Herramienta"
Número T Posición en el sistema portaherramientas
ID Número identificativo (referencia a la base de
datos)
Campo de
conmutación
"Introducción
ampliada" Conmutación a la "descripción de herramienta
ampliada"
Campo de
conmutación "Hta.
simple" Conmutación a la "descripción de herramienta
simple"
