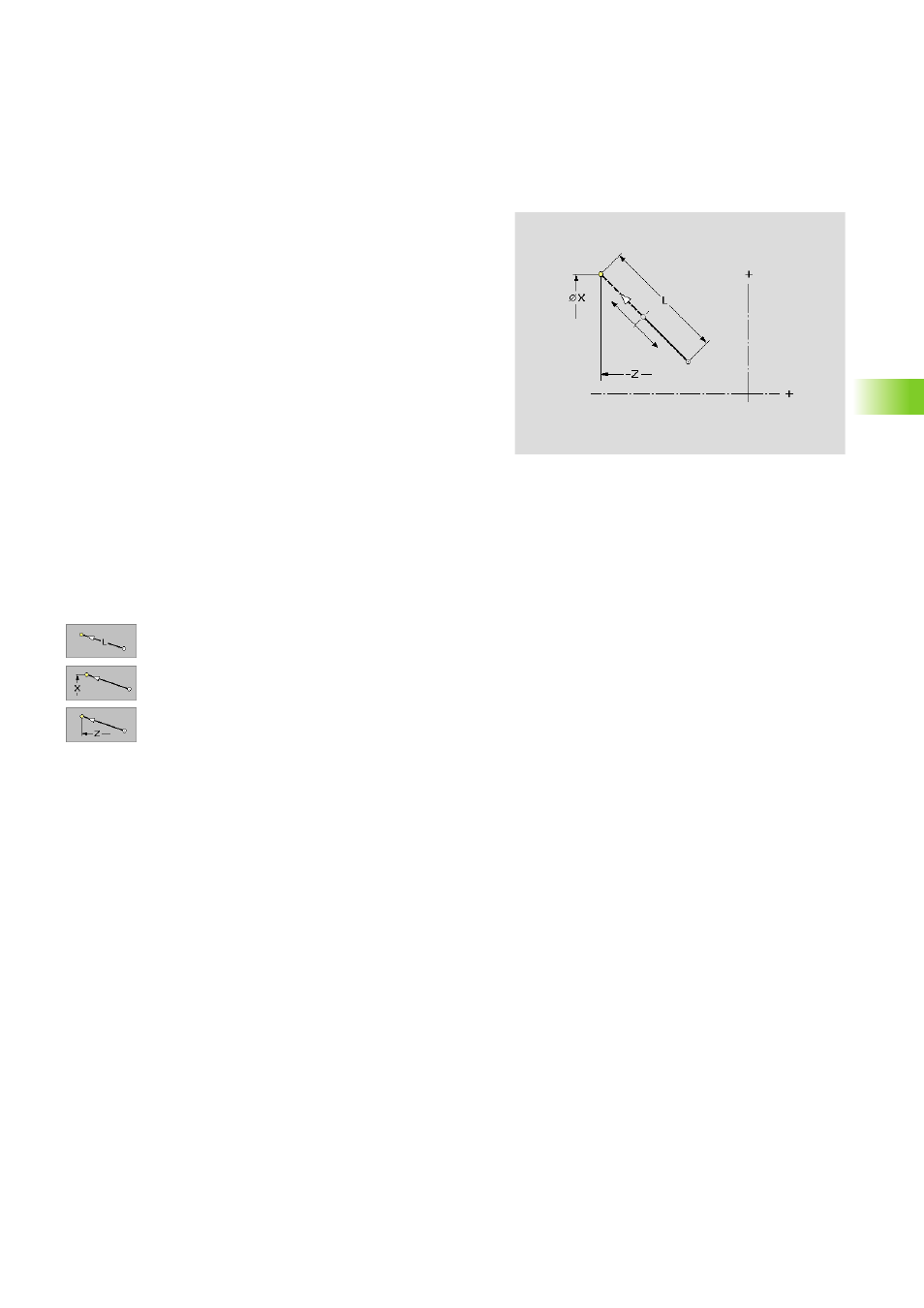

Elemento lineal – compensar
Con esta función se modifica la longitud del elemento lineal. El punto
de arranque del elemento del contorno permanece igual.
„ Contornos cerrados: el elemento manipulado se calcula de nuevo y
se ajusta la posición del elemento secuencial.
„ Contornos abiertos: el elemento manipulado se calcula de nuevo y
se desplaza el siguiente trazado del contorno.
Modificar la longitud de un elemento lineal:
U Seleccionar "Manipular > Compensar > Longitud del
elemento" en el menú de la pieza acabada
U Seleccionar el elemento a modificar. TURN PLUS abre
la ventana de diálogo "modificar longitud de
trayectoria":
U Introducir nueva longitud, o
U nuevo punto final en X, o
U nuevo punto final en Z.
U Ajustar el campo de introducción "Sucesor" (con/sin
modificación angular al elemento secuencial)
U TURN PLUS integra la modificación y representa el
contorno manipulado. Puede aceptarse (softkey
"Confirmar") o rechazarse ("tecla ESC") la
modificación.
Parámetros
L Longitud del elemento lineal modificado
X Punto final del elemento lineal modificado
Z Punto final del elemento lineal modificado
Siguiente:
„ Con modificación del ángulo al elemento secuencial
„ Sin modificación del ángulo al elemento secuencial
