4.3 El edit
or DIN PLUS

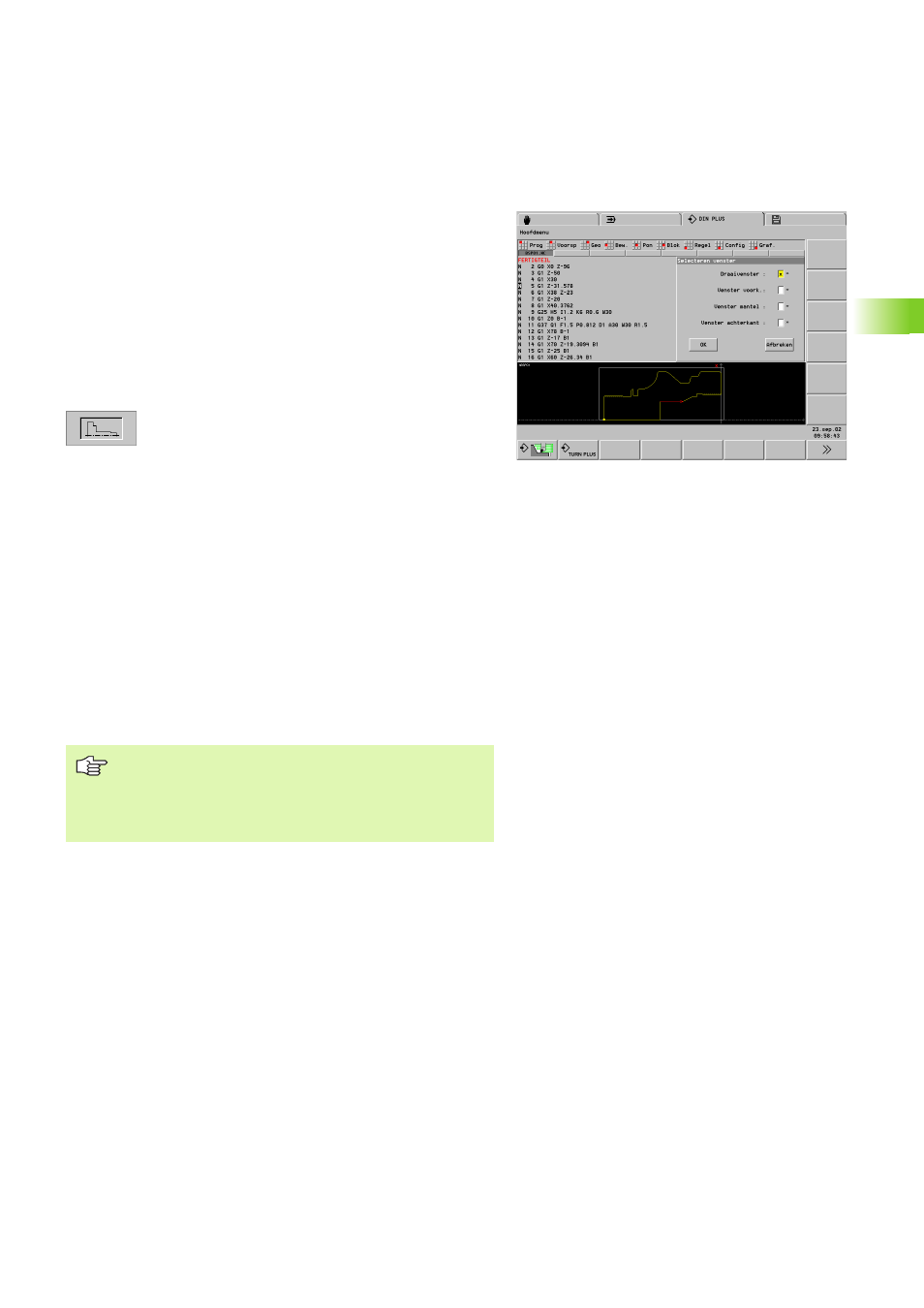

Ventana de gráficos
Durante la edición, el CNC PILOT visualiza los contornos programados
en un máximo de dos ventanas gráficas.
Selección de la ventana de gráficos:
U Seleccionar "Ventana > gráfica" en el menú principal
U Marcar las ventanas deseadas
Activar visualización del contorno/actualizar contorno:
En el menú principal:
U Seleccionar "Gráficos > Gráficos ON"
En el submenú:
U Pulsar la softkey, o
U seleccionar "Gráfico"
Activar la visualización de máquina:
U Seleccionar "Grafico > Gráfico OFF" en el menú
principal
Indicaciones acerca de la ventana de gráficos:
„ El punto de partida del contorno giratorio se caracteriza con un
"pequeño recuadro".
„ Si el cursor se encuentra sobre una frase de la "pieza en bruto o
pieza acabada", el elemento del contorno correspondiente se
identifica en color rojo y se visualiza la dirección.
„ En la programación de los ciclos de mecanizado se puede emplear
el contorno visualizado para determinar las referencias a bloques.
„ En la representación de contornos de superficie envolvente el CNC
PILOT parte de la base del módelo (diámetro de referencia en
SUPERFICIE ENVOLVENTE).
„ Las ampliaciones/modificaciones que se realizan en los
contornos no se tienen presentes hasta que se pulsa de
nuevo GRÁFICOS.
„ ¡El requisito para la "visualización del contorno" son
números de bloque NC inequívocos!
