Configurar la ventana (vistas)
Definir las "vistas", que TURN PLUS debe representar junto a la vista
principal (plano XZ).
Selección:
U Seleccionar "Configuración > Modificar"
U Seleccionar "vistas". TURN PLUS abre la ventana de diálogo
"configuración de ventana"
Ventana de diálogo "configuración de ventana"
„ Vistas: visualización de las vistas seleccionadas
„ Selección: marcar las vistas que deben representarse
„ ¿Reflejar vista principal?
„ Sí: representar el contorno completo
„ No: representar el contorno por encima del centro de giro
Configurar el gráfico de control
Con esta configuración se influye en la ejecución y en la
representación del recorrido del "gráfico de control".
Selección:
U Seleccionar "Configuración > Modificar"
U Seleccionar "Gráfico de control > GIPT" (o ".. > GAPT"). TURN PLUS
abre la ventana de diálogo "Gráfico de control GIPT/GAPT".

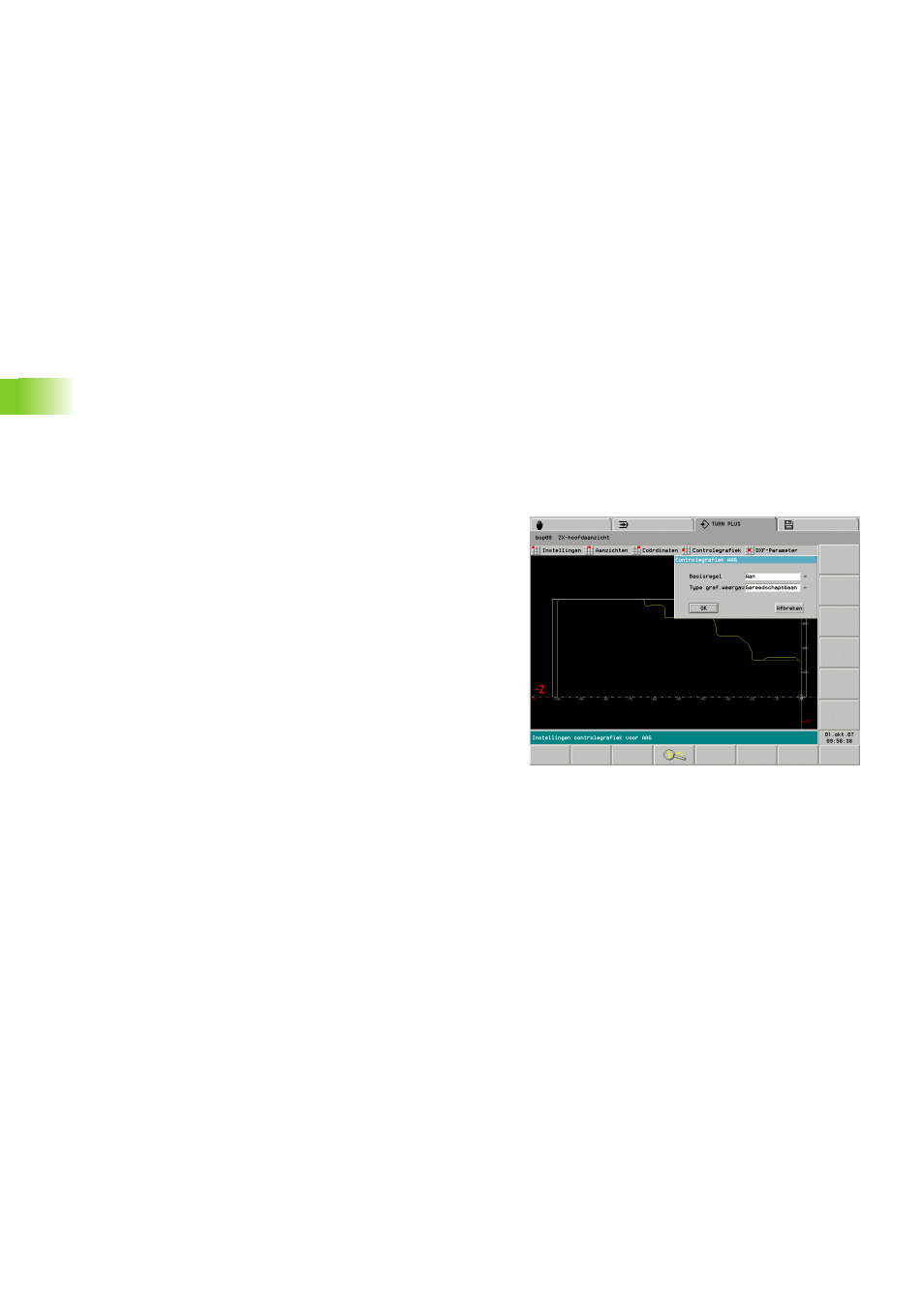

Ventana de diálogo "Gráfico de control GIPT/GAPT"
„ Frase de base:
„ ON: el gráfico de control se detiene después de cada recorrido.
Con la softkey "Continuar" se inicia el siguiente recorrido.
„ OFF: el gráfico de control simula el mecanizado sin detenerse.
„ Tipo de gráfico:
„ Recorrido de la herramienta: el gráfico de control representa
recorridos con líneas (referencia: punta de corte teórica).
„ Pista de corte: el gráfico de control representa la "zona cortada"
por la herramienta de forma rayada. El campo mecanizado se
puede ver con una geometría exacta de la cuchilla (radio, anchura
y posición de la cuchilla, etc.). Para la representación son
fundamentales los datos de la herramienta.
„ Gráfico de borrado: la pieza en bruto se representa como
"superficie sólida" y se "mecaniza por arranque de viruta".
