CNC PILOT 4290 de HEIDENHAIN 565
6.1
9

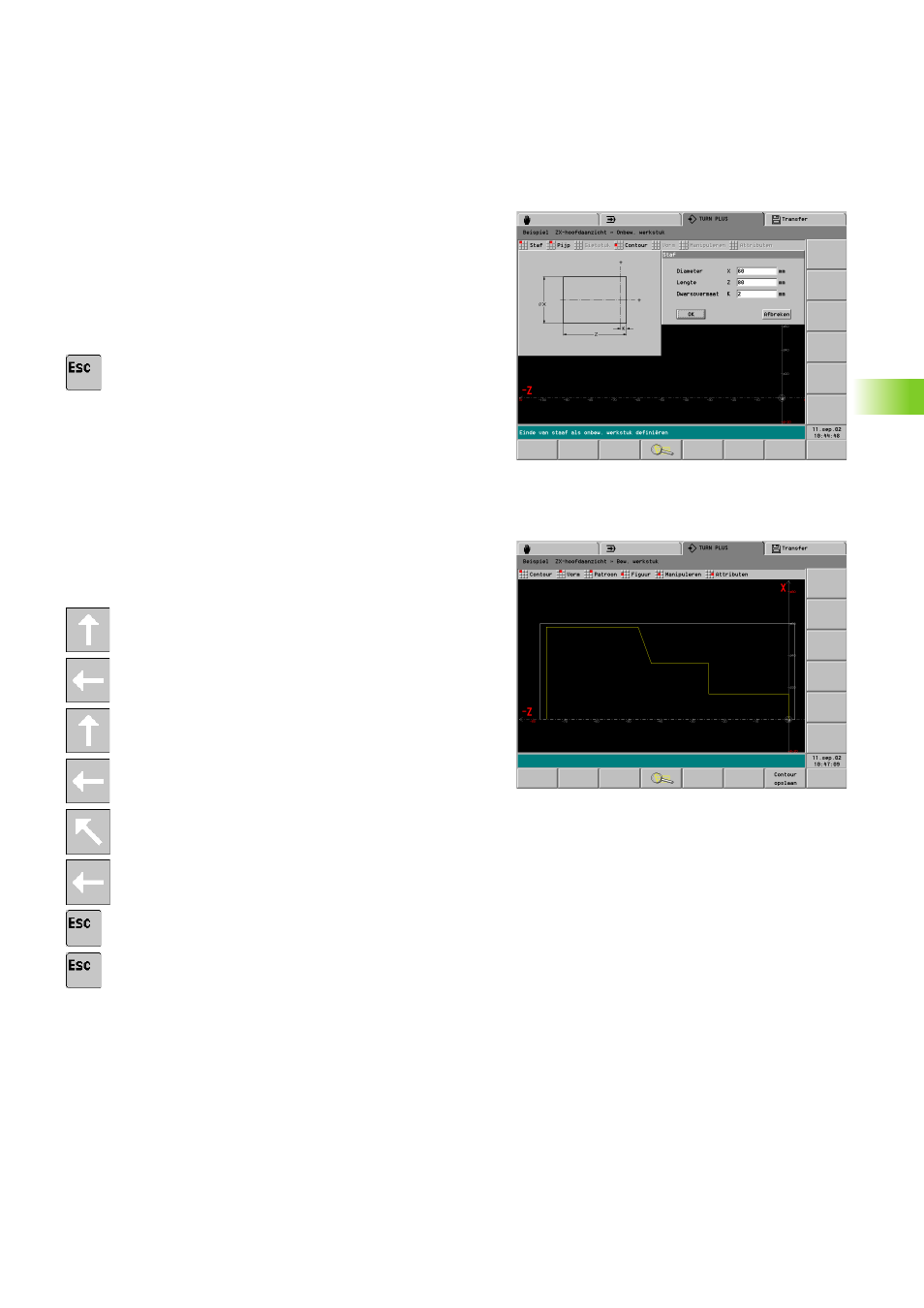

Ejemplo
Definición de la pieza en bruto
U Seleccionar "Pieza > Pieza en bruto > Barra". TURN PLUS abre la
ventana de diálogo "Barra".
U Introducciones:
„ Diámetro = 60 mm
„ Longitud = 80 mm
„ Sobremedida = 2 mm
U TURN PLUS representa la pieza en bruto.
U Pulsar la tecla ESC: regreso al menú principal
Definir el contorno básico
U Seleccionar "Pieza > Pieza acabada (> Contorno)".
U Ventana de diálogo "Punto (punto de arranque del contorno)":
„ Introducir X = 0; Z = 0
U Introducir X = 16
U Introducir Z = -25
U Introducir X = 35
U Introducir Z = -43
U Introducir X = 58; W = 70
U Introducir Z = -76
U Pulsar la tecla ESC: volver un nivel atrás en el menú.
U Pulsar la tecla ESC. TURN PLUS pregunta: ¿cerrar el
contorno?"
U Confirmar con "sí". El contorno básico se ha generado.
