334
4.38 T
o
rnos con v
a
ri
os car
ros
Desarrollo de programa

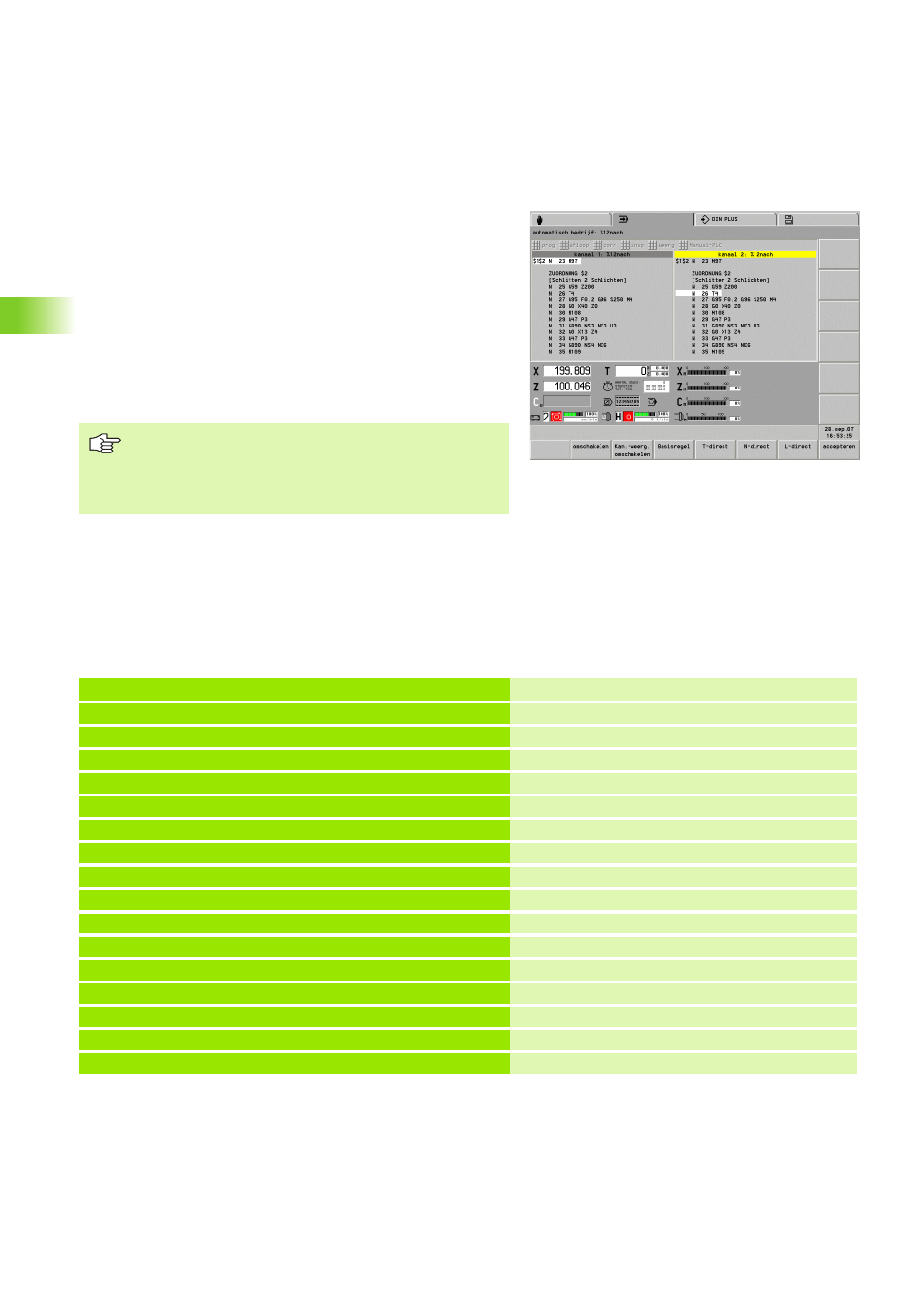

Visualización de frase: puede ajustarse la visualización de frase para
varios carros. El cursor muestra la frase NC activa para cada carro.
Búsqueda de la frase inicial en programas con varios carros:
U Activar la visualización de frase para todos los carros implicados
(canales).
U Seleccionar la frase inicial para el primer carro.
U Con la tecla para el cambio de carro, cambiar al siguiente carro.
U Seleccionar la frase inicial para este carro.
U "Aceptar" la frase inicial.
U Iniciar el mecanizado.
Posicionar luneta
„ La luneta se posiciona a través del subprograma.
„ La pieza se mecaniza.
„ La luneta se desplaza a una "posición de estacionamiento" a través
del subprograma.
Programa DIN "posicionar luneta"
Búsqueda de la frase inicial:
„ Seleccionar un frase inicial adecuada para cada carro.
„ Cada carro debe haber "ejecutado" hasta la frase incial el
mismo número de puntos de sincronización.
%LUEN_POS.NC
ENCABEZAMIENTO DEL PROGRAMA
#CARRO $1$2 Carro 1: portaherramientas; carro 2: luneta
. . .
MECANIZADO
N 1 G59 Z1000
. . .
$1$2 N 2 M97 Sincronizar carros 1 y 2
$2 N 3 L"LUE_POS" V1 LA300 Posicionar la luneta a través del subprograma
$1$2 N 4 M97 El carro 1 espera a la luneta
ASIGNACIÓN $1
N 5 G14 Q0 Mecanizado a través del carro 1
N 6 T2
N 7 G95 F0.6 G96 S230 M4
N 8 G0 X350 Z10
N 9 G810 . . .
