6.8 Cont
or
nos con eje C
Superficie frontal o posterior: taladro individual
La función define un taladro individual sobre la parte frontal o posterior,
que puede contener los siguientes elementos:
„ Centrado
„ Taladro del núcleo
„ Avellanado
„ Rosca
Centraje del contorno superficie frontal/ posterior

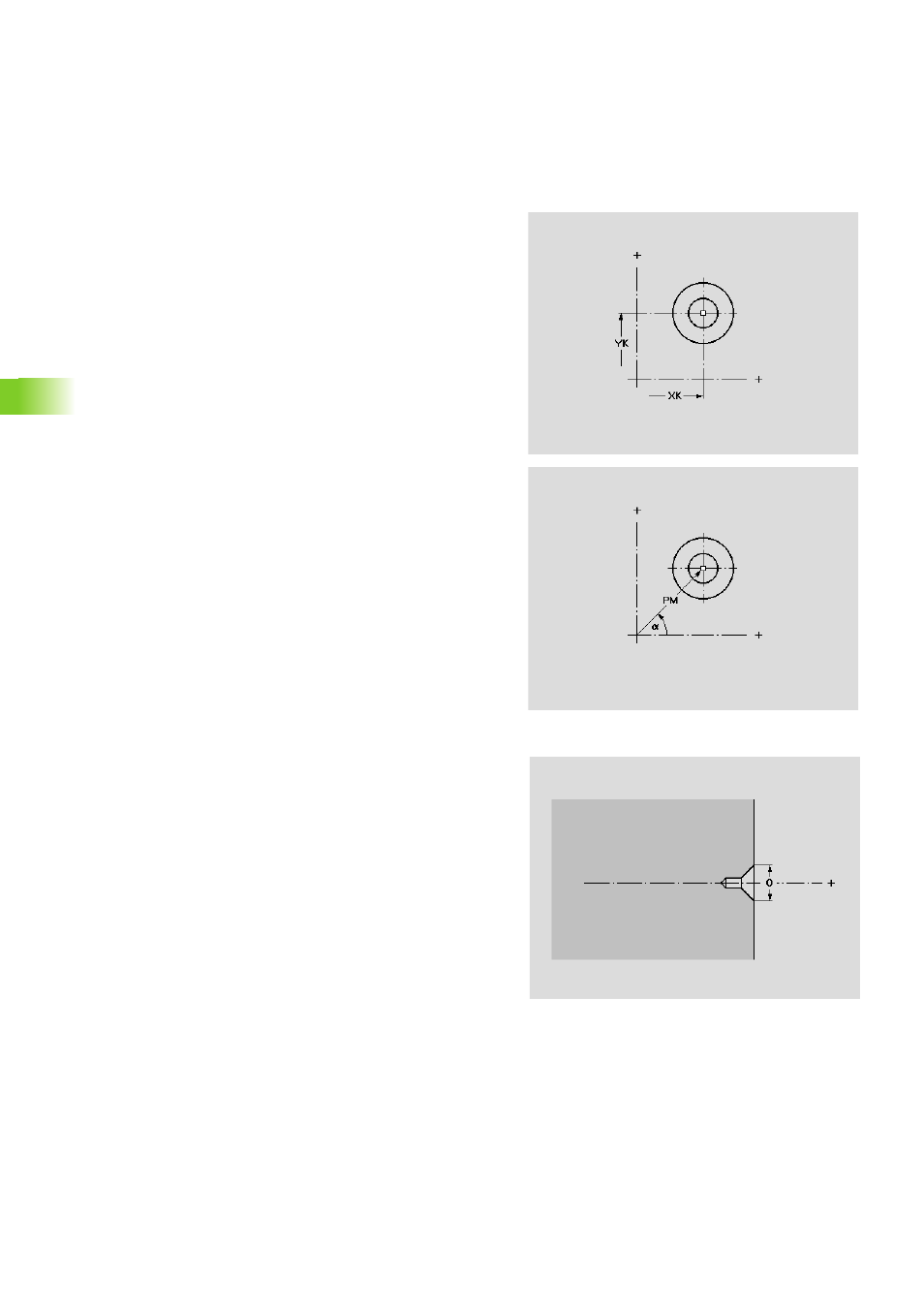

Parámetro Punto de referencia del taladro
XK Punto central del taladro en coordenadas cartesianas
YK Punto central del taladro en coordenadas cartesianas
a Punto central del taladro en coordenadas polares (referencia
ángulo: eje XK positivo)
PM Punto central del taladro en coordenadas polares
Parámetro Centraje
Q Diámetro de centrado
