CNC PILOT 4290 de HEIDENHAIN 189
4.13 Mo
vimient
o
s lineales y cir
c
ular
es sencillos
4.13 Movimientos lineales y
circulares sencillos

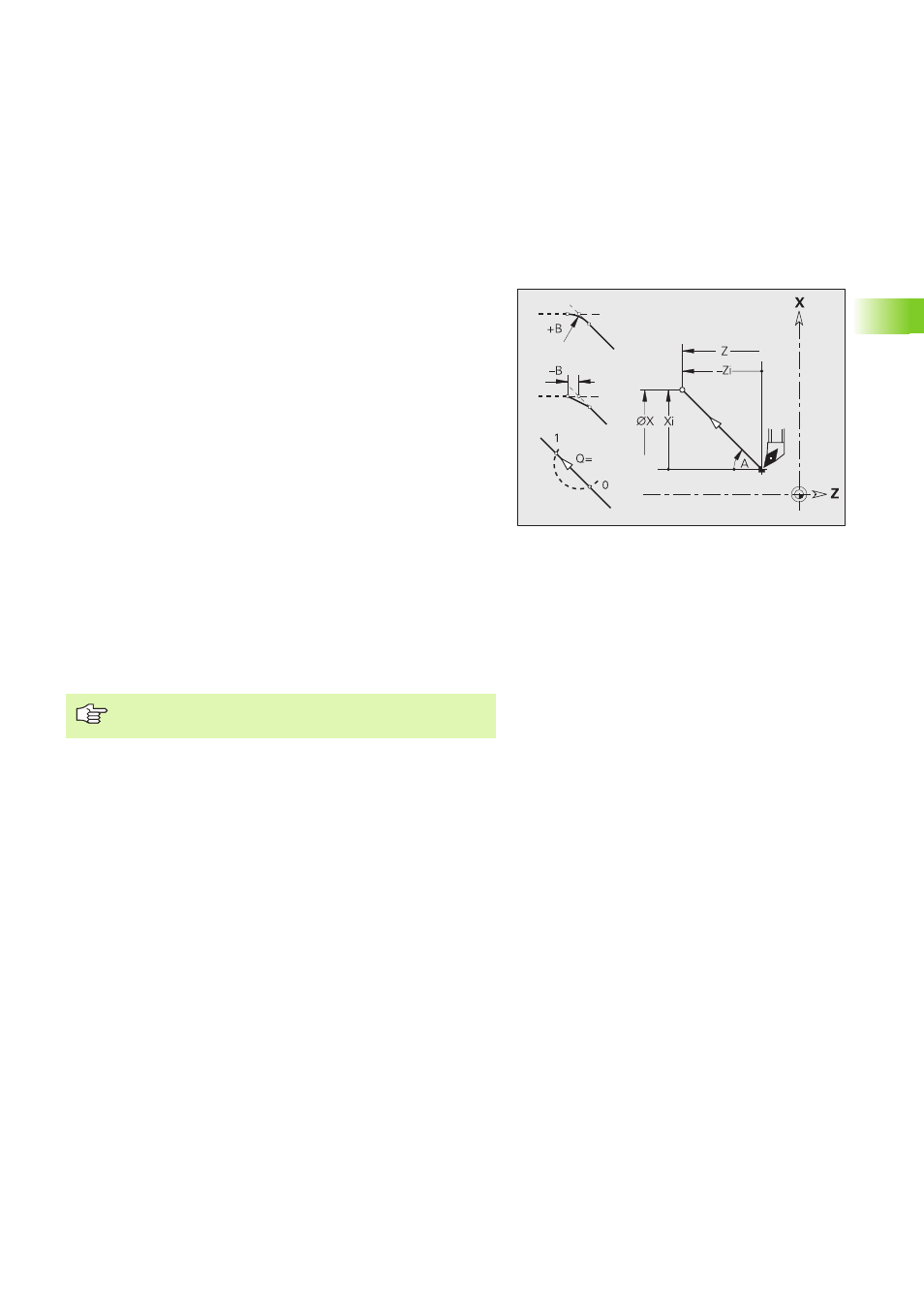

Movimiento lineal G1
G1 desplaza la herramienta con el avance activo hasta el "punto final".
Parámetros
X Punto final (cota de diámetro)
Z Punto final
A Ángulo (dirección angular: véase imagen de ayuda)
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
