CNC PILOT 4290 de HEIDENHAIN 257
4.25 Mecanizado en superficie fr
ontal/post
er
ior

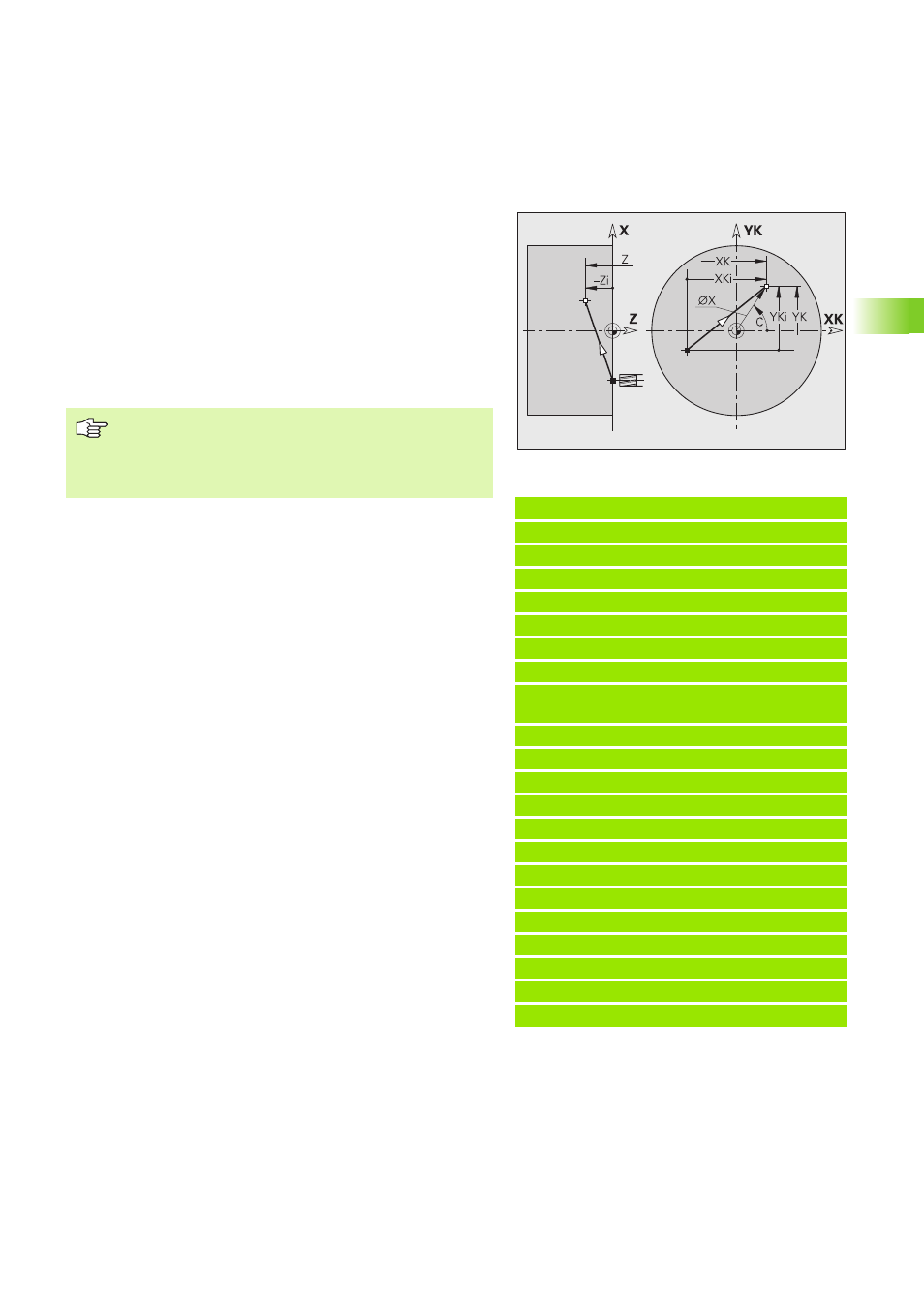

Lineal en superficie frontal/posterior G101
G101 desplaza la herramienta con el avance activo hasta el "punto
final".
Ejemplo: G101
. . .
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G100 XK50 YK0
N6 G1 Z-5
N7 G42 Q1
N8 G101 XK40 Recorrido lineal en la
superficie frontal]
N9 G101 YK30
N10 G103 XK30 YK40 R10
N11 G101 XK-30
N12 G103 XK-40 YK30 R10
N13 G101 YK-30
N14 G103 XK-30 YK-40 R10
N15 G101 XK30
N16 G103 XK40 YK-30 R10
N17 G101 YK0
N18 G100 XK110 G40
N19 G0 X120 Z50
N20 M15
. . .
Parámetros
X Punto final (cota de diámetro)
C Ángulo final - dirección angular: véase imagen de ayuda
XK Punto final (cartesiano)
YK Punto final (cartesiano)
Z Punto final (por defecto: posición actual de Z)
Programación:
„ X, C, XK, YK, Z: en cotas absolutas, incrementales o
con automantenimiento (comportamiento modal)
„ Programar bien X-C o bien XK-YK
