6.3 Descr
ipción de la pieza
Superposición de elementos de forma
Los elementos de formas se superponen al contorno básico. Quedan
elementos "independientes", que pueden modificarse o borrarse. Si es
necesario, TURN PLUS genera un mecanizado especial de los
elementos de formas.
La selección tiene en cuenta el tipo de elementos de formas:
„ Bisel: esquinas exteriores
„ Redondeo: esquinas exteriores e interiores
„ Tallado libre: esquinas interiores con rectas dispuestas
perpendicularmente paralelas al eje
„ Profundización: rectas
„ Roscado: rectas
„ Taladro (céntrico): eje central en la parte frontal o posterior
Más información: Véase “Elementos de forma” en pág. 408
Superposición de elementos de forma

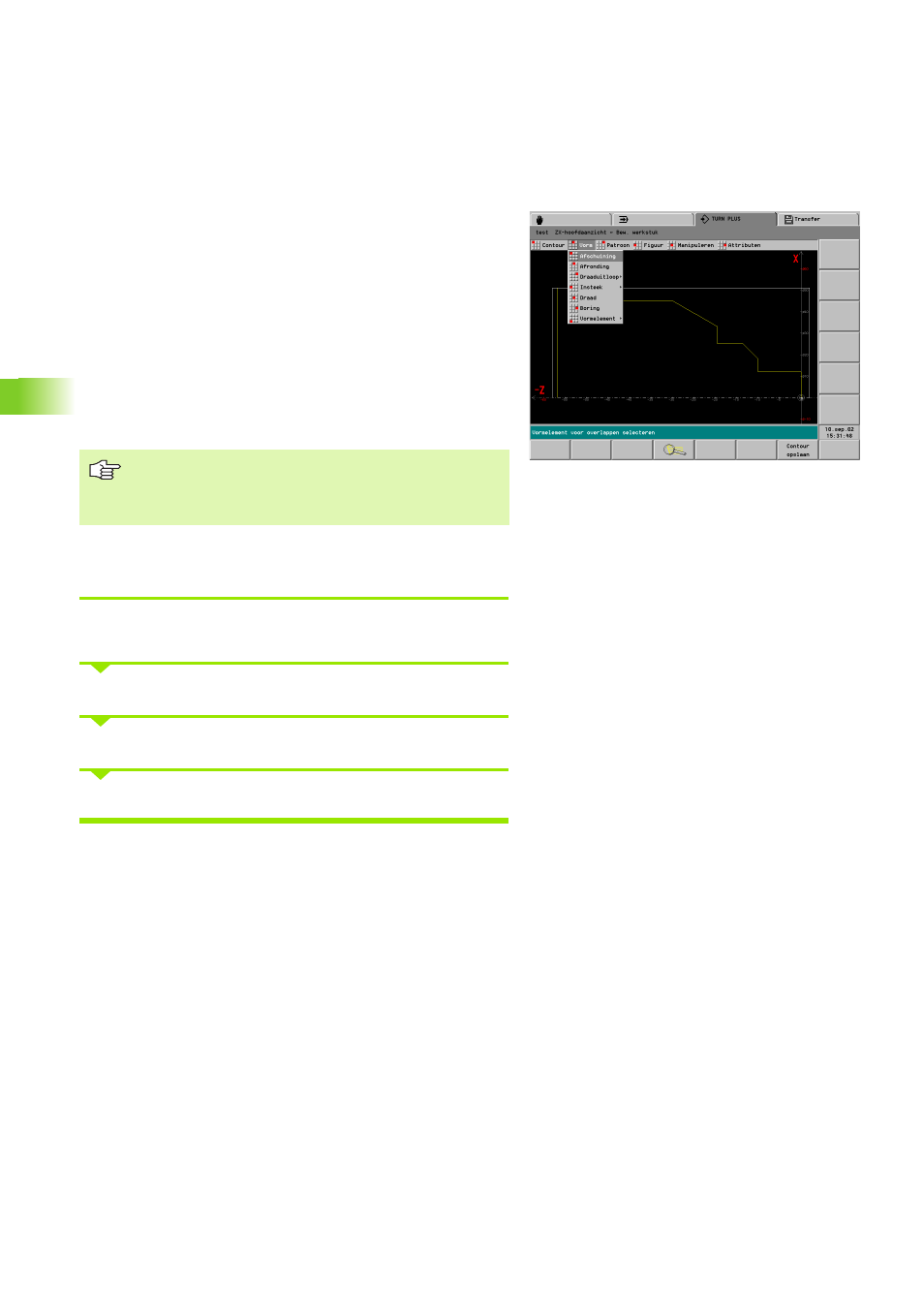

Seleccionar "Pieza > Pieza acabada > Forma > xx" (xx: tipo del
elemento de forma)
Seleccionar posición (Véase “Selecciones” en pág. 448).
Introducir parámetro del elemento de forma.
TURN PLUS integra el elemento de forma.
Definir biseles, redondeos, tallados libres, etc, como
elementos de forma Entonces la generación del plan de
trabajo puede tener en cuenta mecanizados especiales de
estos elementos de forma.
