6.3 Descr

ipción de la pieza

Integrar elementos de sobreposicionamiento

Se describen trazados del contorno como un contorno de la pieza
acabada y se superponen, o se utilizan los siguientes elementos de
sobreposicionamiento (Véase “Elementos de sobreposicionamiento”
en pág. 418):

„

Arco de círculo

„

Chaveta

„

Pontón

Estos elementos superponen los elementos del contorno de soporte
existentes lineales o circulares. Los elementos de
sobreposicionamiento integrados forman parte del contorno.

Integrar trazado de contorno:

Seleccionar "Programa > Cargar > Trazado del contorno". Seleccionar
fichero y cargarlo.

Pulsar la tecla ESC: regreso al menú principal

Seleccionar "Pieza > Pieza acabada > Forma >

Superponer contorno > Contorno"

Integrar elemento de sobreposicionamiento estándar:

Seleccionar "Pieza > Pieza acabada > Forma > Superponer contorno >
xx" (xx: arco de círculo, chaveta o pontón).

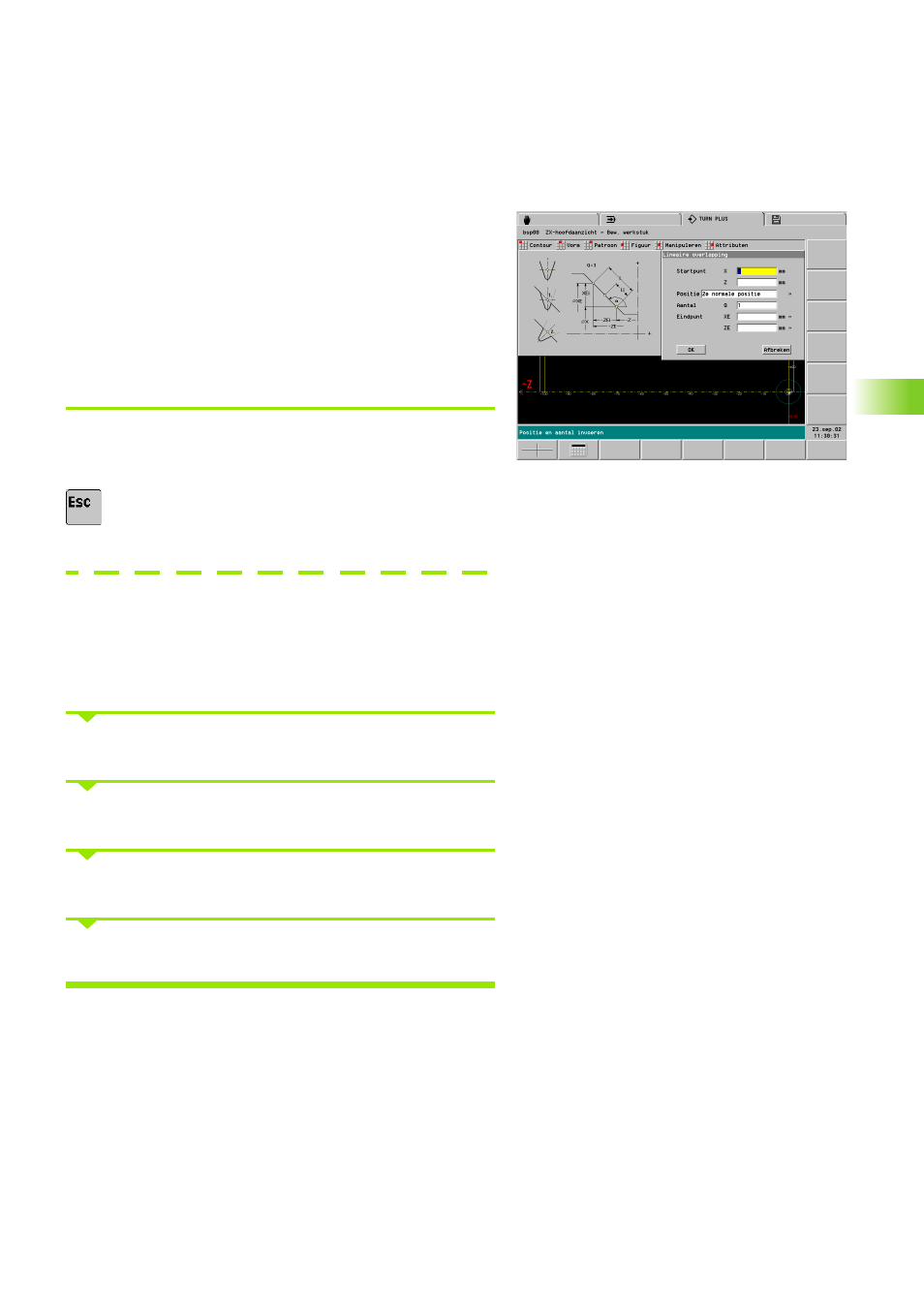

TURN PLUS abre la correspondiente ventana de diálogo.

Describir elemento de sobreposicionamiento.

Seleccionar elementos del contorno de soporte. TURN PLUS abre la
ventana de diálogo "Sobreposicionamiento lineal/ circular".

Definir sobreposicionamiento, en caso de varias soluciones posibles,
elegir una.

TURN PLUS visualiza el sobreposicionamiento - éstos pueden
aceptarse (OK) o rechazarse (cancelar).

TURN PLUS integra los contornos superpuestos en el contorno
existente.
