40
1
.4 Nociones básicas

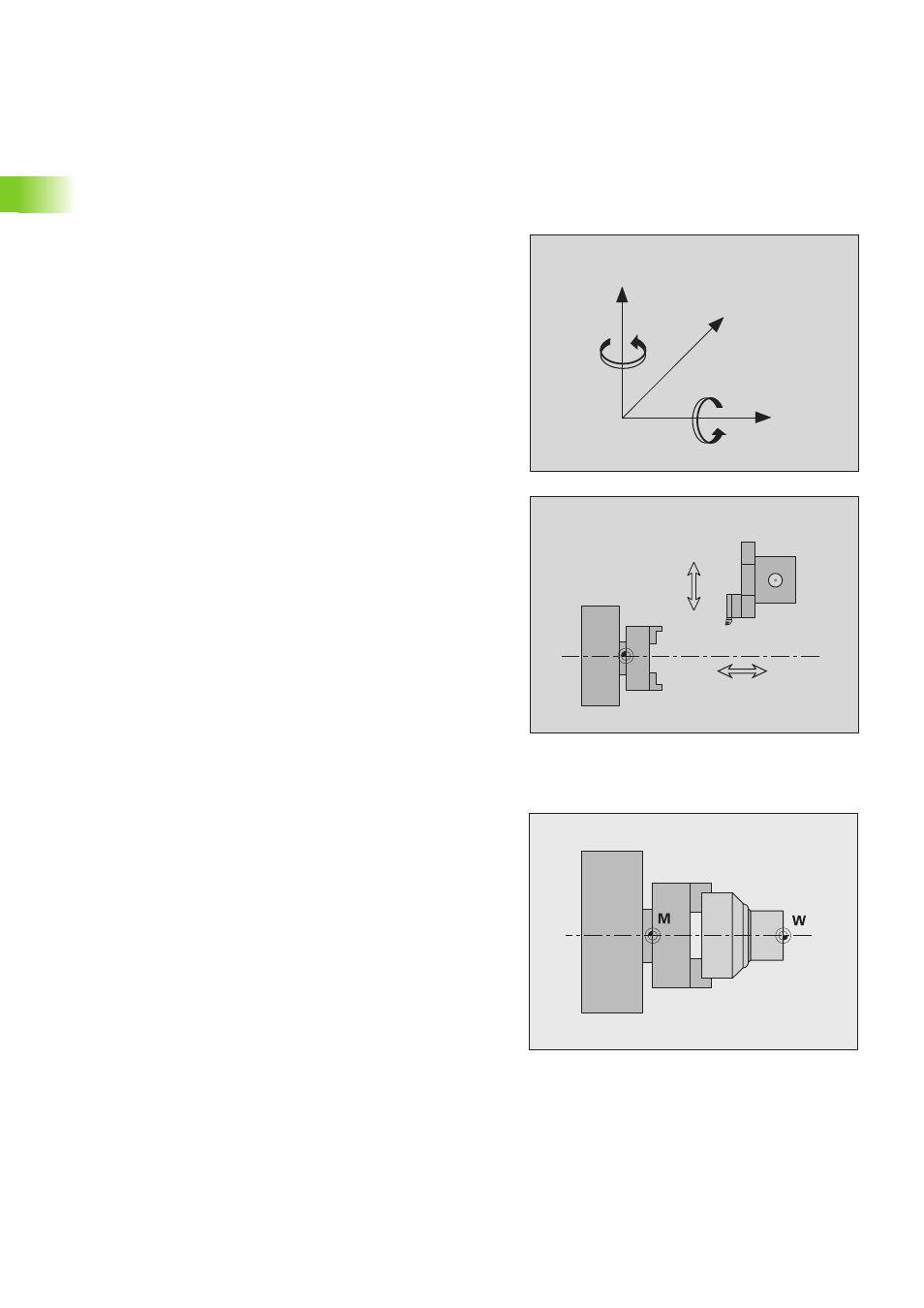

Denominación de los ejes y sistema de
coordenadas
Sistema de coordenadas
El significado de las coordendas X, Y, Z, B y C está determinado en el
DIN 66 217.
Las indicaiones de las coordenadas de los ejes principales X, Y y Z se
refieren al cero pieza. Las indicaciones angulares para los ejes
basculantes B y C se refieren al punto cero del eje basculante en
cuestión.
En tornos se realizan los movimientos del eje C girando la pieza y los
movimientos del eje B se realizan inclinando la pieza (cabezal
basculante).
Denominación de los ejes
El carro transversal se denomina Eje X y el carro de bancada eje Z.
Todos los valores X visualizados y programados se consideran como
diámetro. En TURN PLUS se determina si los valores X valen como
valores de diámetro o como valores de radio.
Tornos con eje Y: el eje Y se encuentra perpendicular al eje X y al Z
(sistema cartesiano).
Para los desplazamientos se tiene en cuenta:
„ los movimientos en sentido + parten de la pieza
„ Los movimientos en dirección - van hacia la pieza.
Puntos de referencia de la máquina
Punto cero de la máquina
El punto de intersección del eje X con el eje Z se denomina punto cero
de la máquina. Por regla general, en un torno es el punto de
intersección del eje del cabezal con la cara frontal del mismo. La letra
que lo caracteriza es la "M".
Punto cero de pieza
Para mecanizar una pieza es más fácil que el punto de referencia se
encuentre sobre la pieza tal como está acotado en el plano de la
misma. Dicho punto se denomina "cero pieza". La letra que lo
caracteriza es la "W".
+Y
+X
+Z
+C
+B
M
Z– Z+
Y+
X–
X+
