4.23 Ciclos de taladrado
Ciclo de taladrado G71
G71 realiza taladros axiales/radiales con herramientas fijas o
motorizadas para:
„ Taladro individual sin descripción del contorno
„ Taladro con descripción del contorno (taladro individual o modelo de
taladros)
Las posiciones de pretaladrado, que se calculan con los ciclos de
fresado "G840 A1 ..", "G845 A1 .." o "G846 A1 ..", se pretaladran con
"G71 NF.." (Véase “Ciclos de fresado” en pág. 262).
Ejemplo: G71
. . .
N1 T50 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5

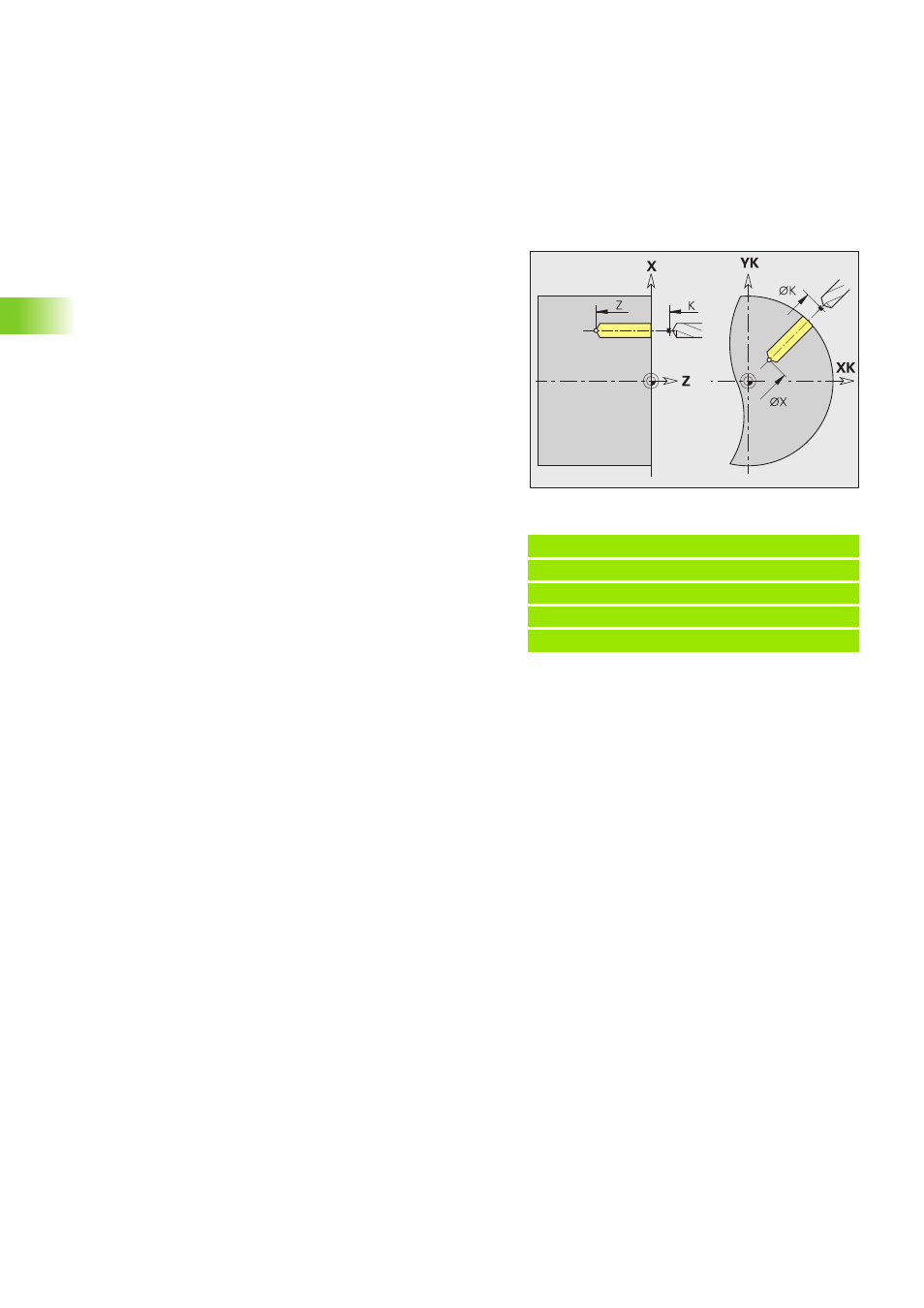

N3 G71 Z-25 A5 V2 [taladrado]
. . .
Parámetros
NS Número de frase del contorno
„ Referencia al contorno de taladrado (G49-, G300- o G310-
Geo)
„ Sin datos: taladro individual sin descripción del contorno
NF Referencia, desde la que el ciclo lee las posiciones de
pretaladrado [1..127].
X Punto final del taladrado axial (cota de diámetro)
Z Punto final del taladrado radial
E Tiempo de espera para la rotura de viruta en el fondo del
taladro (en segundos) - (por defecto: 0)
V Reducción del avance (50 %) - (por defecto: 0)
„ V=0 o 2: reducción al inicio
„ V=1 o 3: reducción al incio y al final
„ V=4: reducción al final
„ V=5: no hay reducción
D Velocidad de retroceso - (por defecto: 0)
„ D=0: avance rápido
„ D=1: avance programado
K Plano de retroceso (taladrados radiales, taladrados en el plano
YZ: cota de diámetro) - (por defecto: retroceso a la posición
inicial o a la distancia de seguridad)
H1 A partir del software versión 625 952-04:
Freno de cabezal (H1 se evalúa si en el parámetro de máquina
1019, ... se ha registrado el freno) - por defecto = 0
„ 0: activar freno de cabezal
„ 1: no activar freno de cabezal
