190
4.13 Mo
vimient
o
s lineales y cir
c
ular
es sencillos
Movimiento circular G2/G3
G2/G3 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final". La acotación del centro se realiza

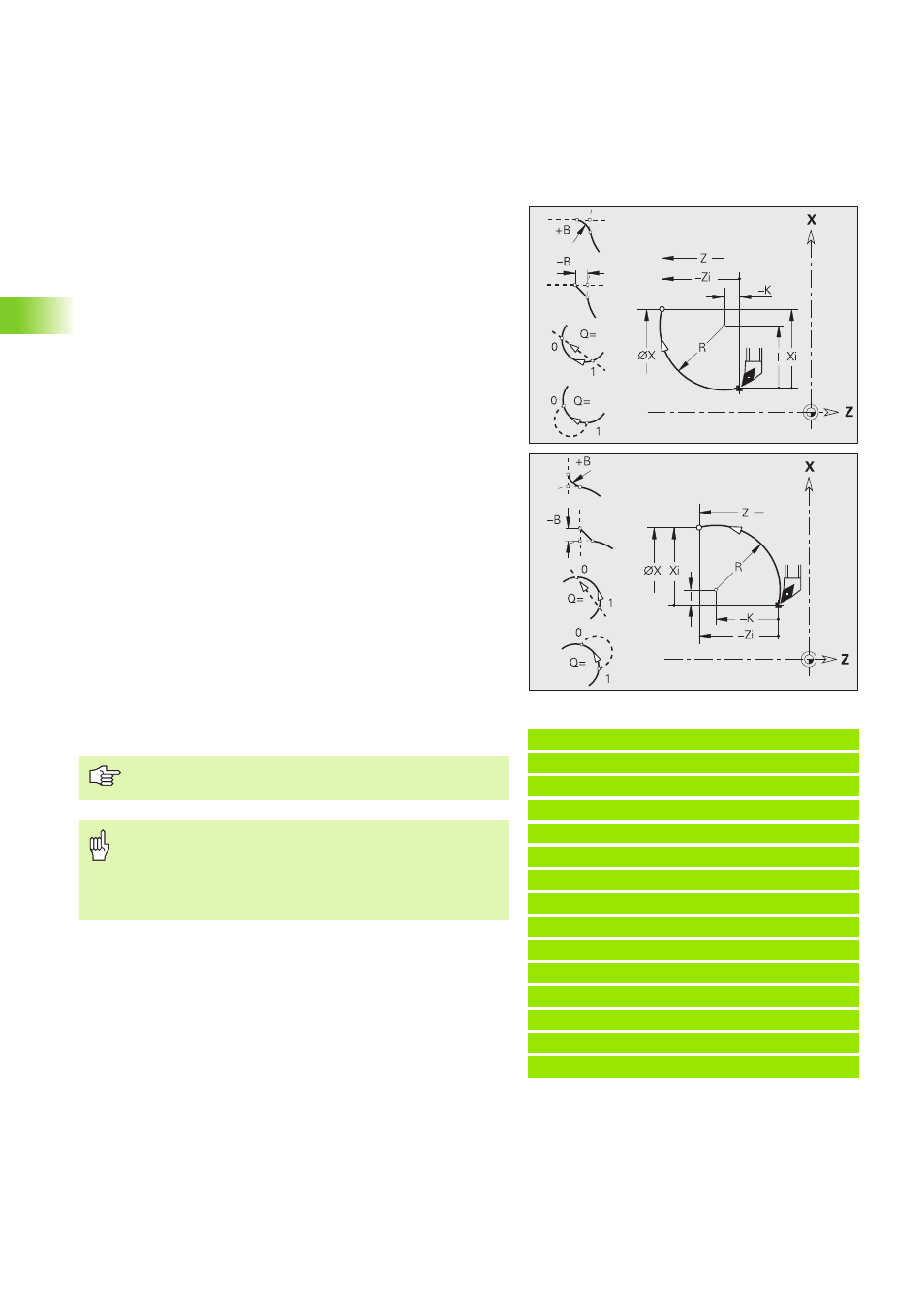

de modoincremental. Sentido de giro (véase imagen de ayuda):
„ G2: en sentido horario
„ G3: en sentido antihorario
Ejemplo: G2, G3
. . .
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X0 Z2
N3 G42
N4 G1 Z0
N5 G1 X15 B-0.5 E0.05
N6 G1 Z-25 B0
N7 G2 X45 Z-32 R36 B2
N8 G1 A0
N9 G2 X80 Z-80 R20 B5
N10 G1 Z-95 B0
N11 G3 X80 Z-135 R40 B0
N12 G1 Z-140
N13 G1 X82 G40
. . .
Parámetros
X Punto final (cota de diámetro)
Z Punto final
R Radio (0 < R <= 200 000 mm)
I Centro incremental (distancia del punto inicial al centro; cota de
radio)
K Centro incremental (distancia del punto de partida al centro)
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
¡Atención: Peligro de colisión!
Cuando los parámetros de dirección se calculan con
"variable V", sólo se realiza una única comprobación
limitada. Rogamos se aseguren de que los valores de las
variables den como resultado un arco de círculo.
