374

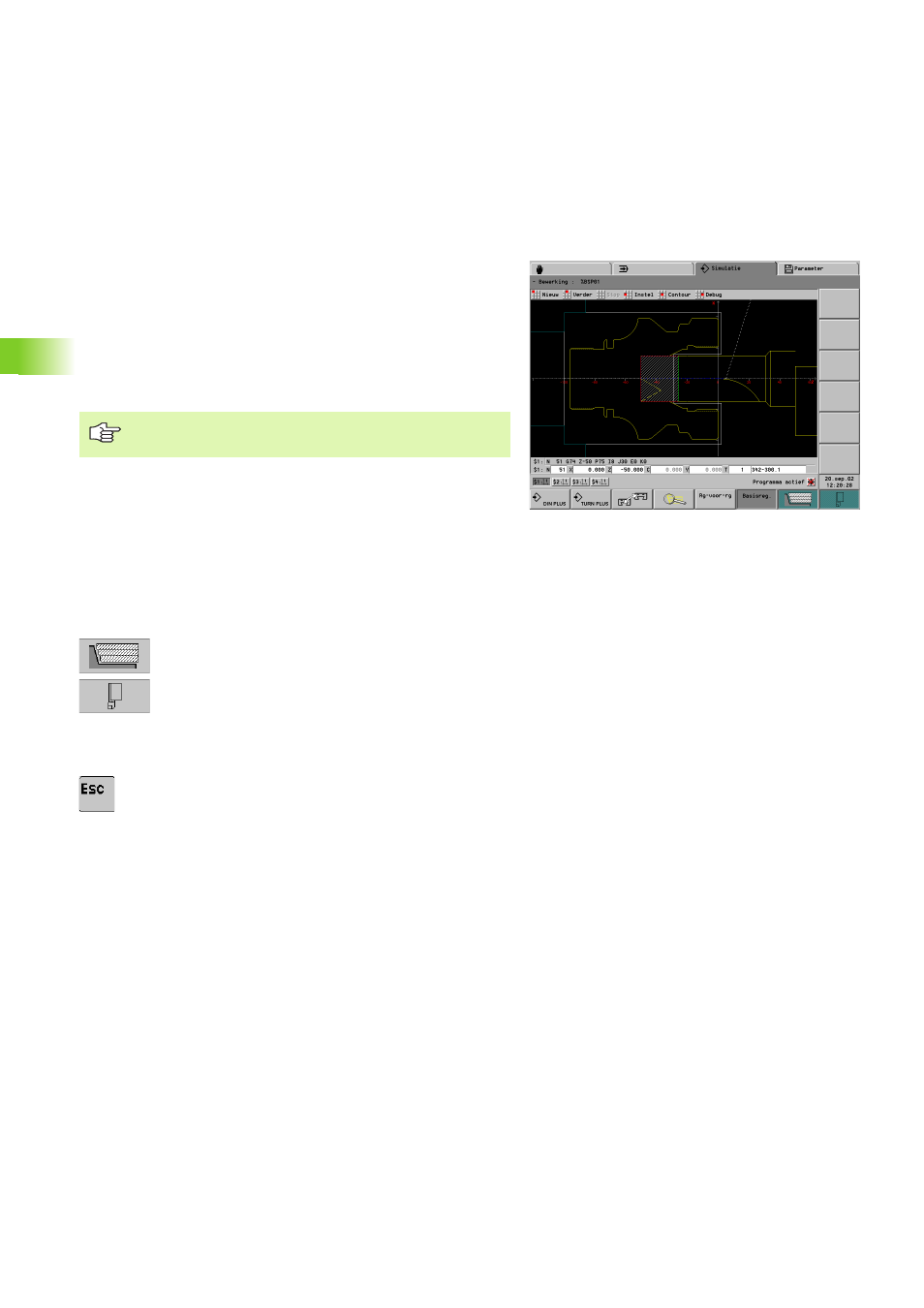

5.3 Simulación del mecanizado
5.3 Simulación del mecanizado
Controlar el mecanizado de la pieza
Con la simulación del mecanizado se puede:
„ controlar los desplazamientos de la herramienta
„ comprobar la subdivisión del corte
„ calcular el tiempo de mecanizado
„ supervisar zonas protegidas y daños en el límite de final de carrera
„ Ver y fijar las variables
„ guardar el contorno mecanizado
Controlar la simulación:
U Seleccionar "Nuevo": el CNC PILOT simula de nuevo el mecanizado
(teniendo en cuenta las modificaciones realizadas).
U Seleccionar "Continuar": el CNC PILOT simula la siguiente frase
fuente NC o frase de base.
U Seleccionar "Parada": la simulación se detiene. Se pueden modificar
los ajustes o "continuar con el contorno".
Influir en la representación del recorrido o de la herramienta:
U Representación de los recorridos: línea o pista (de
corte)
U Reprsentación de la herramienta: punto de luz o
herramienta
Regreso al menú principal:
U Pulsar la tecla ESC
Otras funciones:
„ Punto de menú "Ajustar > Advertencias": Véase “Errores y
advertencias” en pág. 370
„ Punto de menú "Ajustar > Tiempos": cambia a la visualización de los
tiempos de mecanizado (Véase “Cálculo de tiempos, análisis del
punto de sincronización” en pág. 386)
„ Punto de menú "Depuración": al utilizar variables para el mecanizado
de la pieza, éstas pueden controlarse con las funciones de
depuración: Véase “Simulación con la frase inicial” en pág. 382
La velocidad de la simulación del mecanizado se puede
modificar con el parámetro de control 27.
