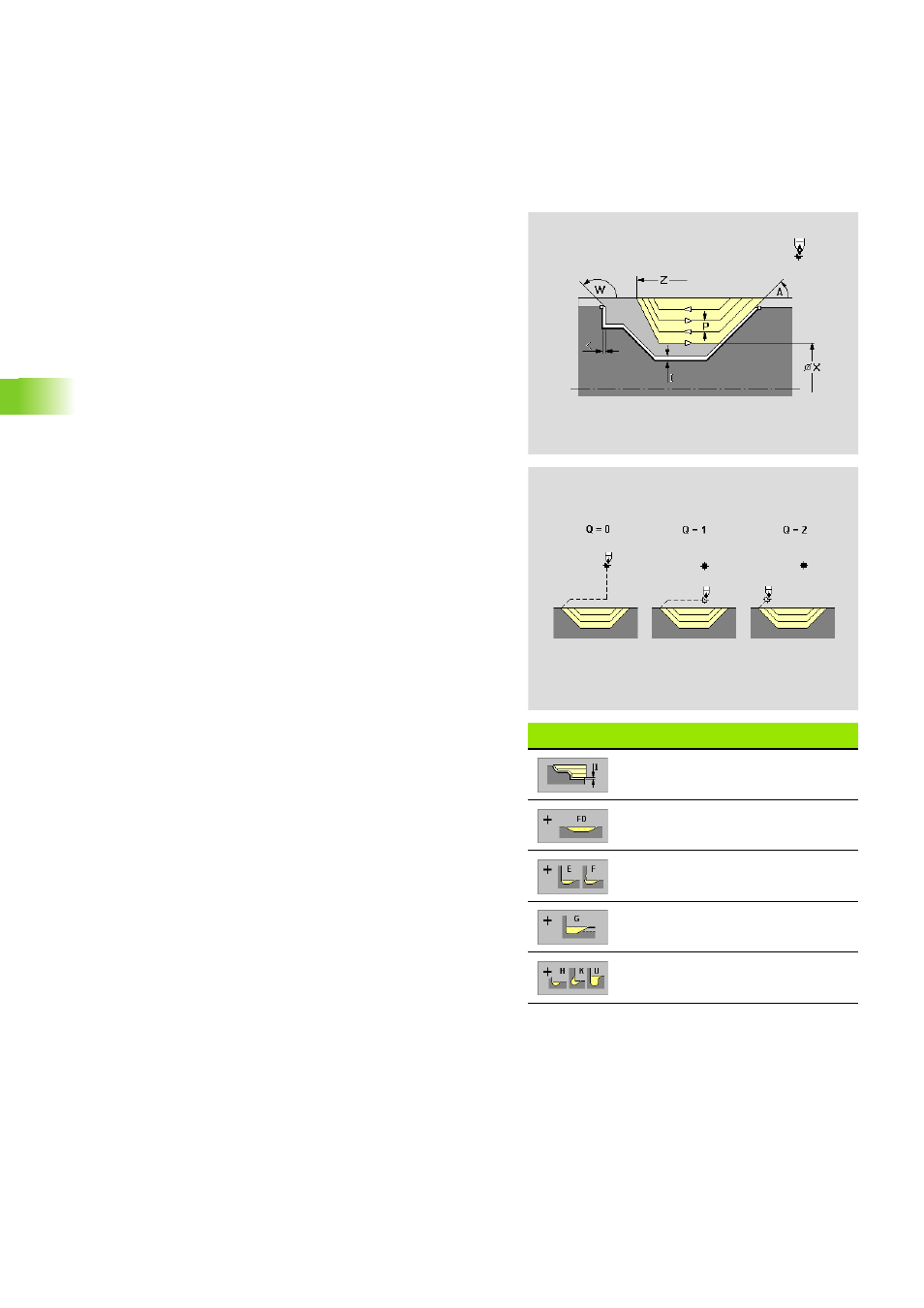

Desbarbar desbaste - herramienta neutral (G835)
La GIPT genera el el ciclo G835 para el campo de contorno
seleccionado.
Softkeys "Desbaste"
Sobremedida longitudinal/ constante
Mecanizar giro libre FD
Mecanizar giros libres E y F
Mecanizar giros libres G
Mecanizar giros libres H, K y U
Parámetros
P Profundidad de corte (aproximación máxima)
A Ángulo inicial - referencia: eje Z; (por defecto: 0°/180°)
W Ángulo final - referencia: eje Z; (por defecto: 90°/270°)
X Límite de corte
Z Límite de corte
I Depende del ajuste de la softkey:
„ Sobremedida longitudinal
„ Sobremedida constante (genera "sobremedida G58 antes del
ciclo)
K Sobremedida plano
Profundizar (mecanizar los contornos descendientes) ?
„ Sí
„ No
E Avance de profundización reducido en contornos
descendientes
Mecanizado bidireccional
„ Sí. mecanizado con el ciclo G835
„ No: mecanizado con el ciclo G830
Q Tipo de retirada al final del ciclo
„ Q=0: volver al punto de partida (primero en dirección Z, luego
en X)
„ Q=1: se posiciona antes del contorno acabado
„ Q=2: se retira a la distancia de seguridad y se detiene
Mecanizado entalladura. El ajuste se realiza mediante softkey.
