CNC PILOT 4290 de HEIDENHAIN 155
4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado
Ejemplo G23-Geo

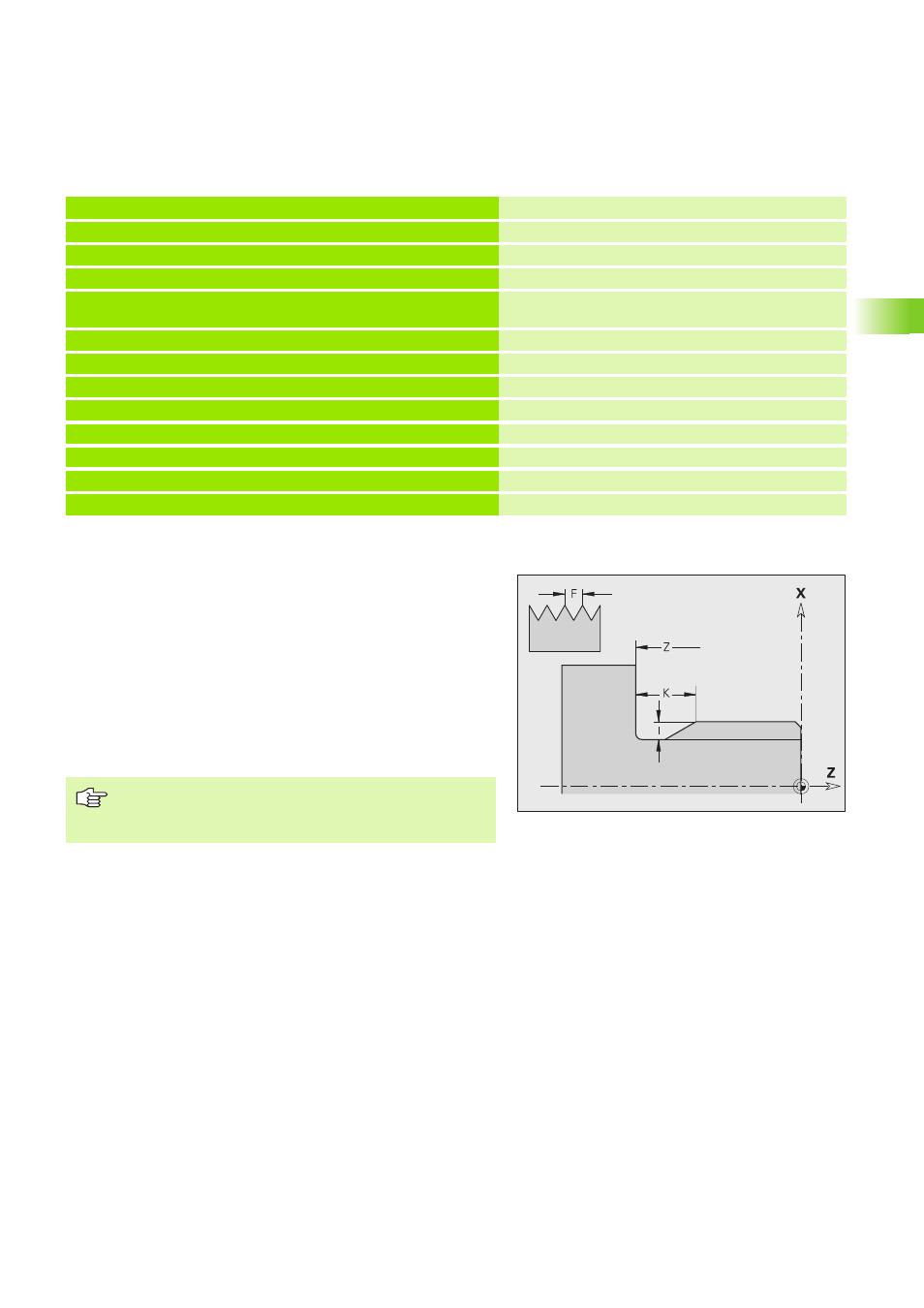

Roscado con entalladura G24-Geo
G24 define un elemento básico lineal con roscado longitudinal y
entalladura contigua para roscado y, a continuación, entalladura para
roscado (DIN 76). El roscado puede ser interior o exterior (rosca fina
métrica ISO DIN 13, parte 2, línea 1).
. . .
PIEZA ACABADA
N1 G0 X40 Z0
N2 G1 X80
N3 G23 H0 X60 I-5 K10 A20 B-1 P1 R0.2 Profundización en superficie refrentada,
profundidad incremental
N4 G1 Z-40
N5 G23 H1 Z-15 K12 U70 A60 B1 P-1 R0.2 Profundización longitudinal, anchura absoluta
N6 G1 Z-80 A45
N7 G23 H1 X120 Z-60 I-5 K16 A45 B1 P-2 R0.4 Profundización longitudinal, anchura incremental
N8 G1 X40
N9 G1 Z0
N10 G23 H0 Z-38 I-6 K12 A37.5 B-0.5 R0.2 Profundización longitudinal, interior
. . .
Parámetros
F Paso de rosca
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
Z Punto final de la entalladura
„ G24 se programa únicamente cuando la rosca se
programa en la dirección de definición del contorno.
„ La rosca se mecaniza con G31.
