HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 346)

346
4.39 Mecanizado complet
o Mecanizado completo con contrahusillo
G30: el programa experto conecta el espejo del eje Z y la conversión
de los arcos de círculo (G2, G3, ..). La conversión de los arcos de
círculo se precisa para el torneado y el mecanizado con el eje C.
G121:G121 el programa experto desplaza el contorno y refleja el
sistema de coordenadas (eje Z). Normalmente no es necesario volver
a programar G121 para el mecanizado de la parte posterior (2º
empotramiento).

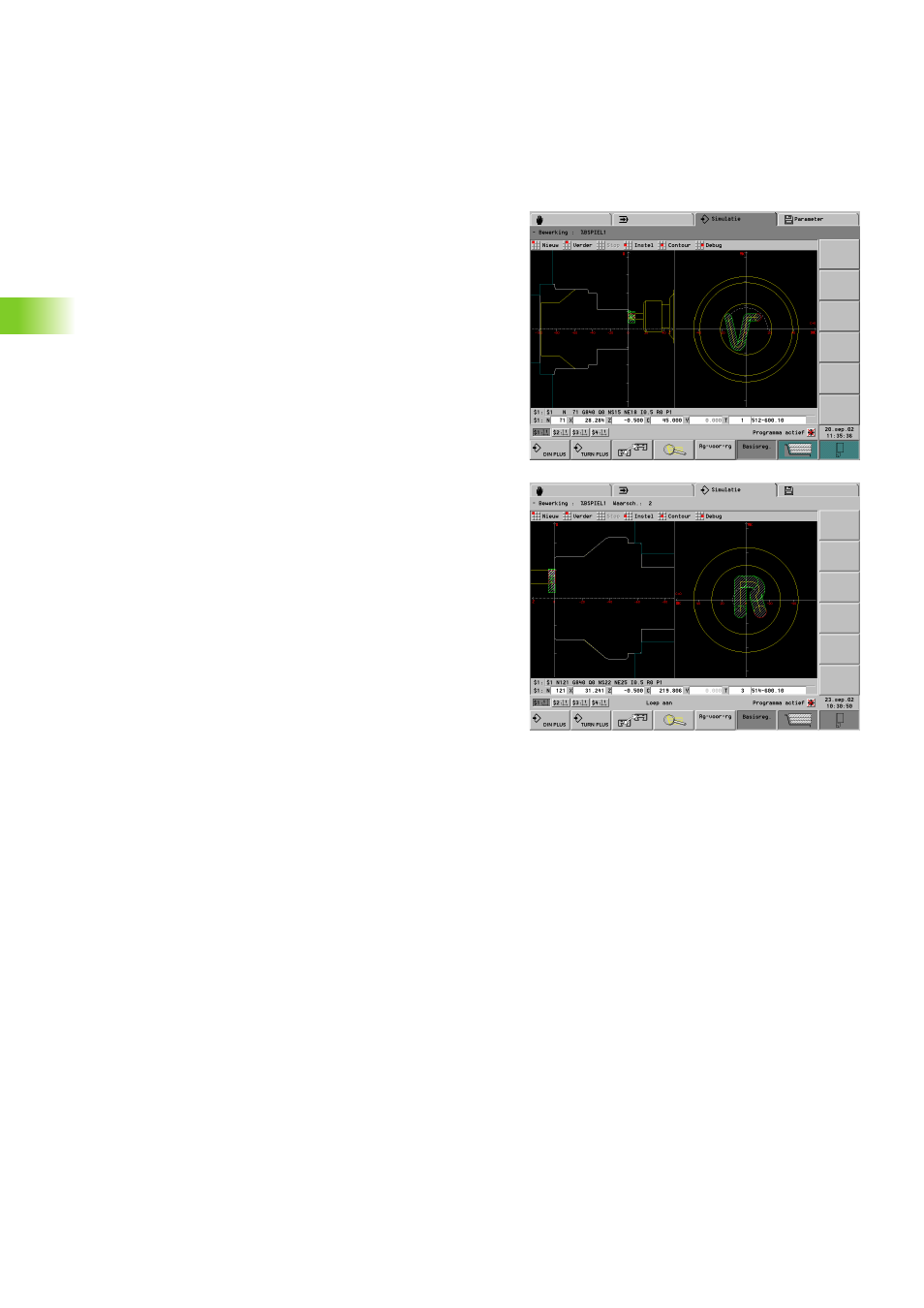

Ejemplo: la pieza se mecaniza por la parte frontal, se transmite
mediante un programa experto al contrahusillo y después se realiza el
acabado de la parte posterior (ver figuras).
El programa experto realiza las funciones de:
„ Emitir pieza síncronamente al ángulo en el contrahusillo
„ Reflejar el recorrido para el eje Z
„ Activar la lista de conversión
„ Reflejar la descripción del contorno y desplazar para la 2º sujeción
El espejo/conversión que para el mecanizado de la parte posterior
(programa experto), se desactiva al final del programa con G30.
