CNC PILOT 4290 de HEIDENHAIN 109
4.1 Pr
ogr
amación DIN

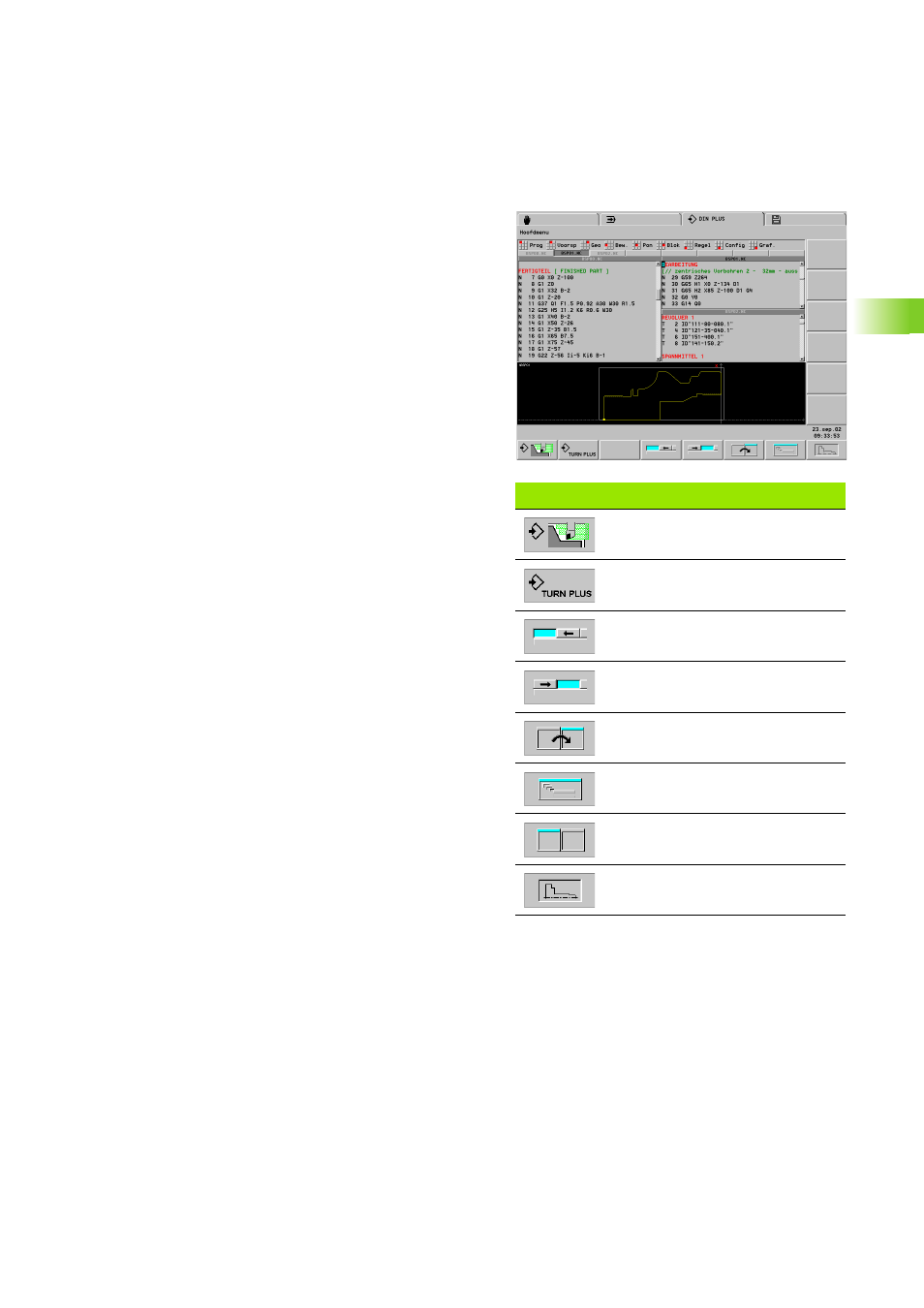

Pantalla DIN PLUS
Diseño de pantalla:
1 Barra de menú
2 Barra del programa NC con los nombres de los programas NC
cargados. El programa seleccionado está marcado.
3 Ventana de edición completa, doble o triple. El ventana
seleccionada está marcada
4 Visualización del contorno o visualización de la máquina
5 Teclas de configuración rápida
Edición en paralelo: Pueden procesarse en paralelo hasta un total de
ocho programas NC/subprogramas NC. El CNC PILOT representa
programas NC opcionalmente en una ventana completa, doble o triple.
Menú principal y submenús: Las funciones del editor DIN PLUS
están divididas en el "menú principal" y en varios "submenús". A los
submenús se accede
„ seleccionando las opciones de menú correspondientes
„ posicionando el cursor dentro del segmento de programa
Teclas de configuración rápida: se dispone de teclas de
configuración rápida para cambiar rápidamente a "modos de
funcionamiento adyacentes", para cambiar de una ventana de edición
a otra y para activar los gráficos.
Teclas de configuración rápida
Cambio al modo de funcionamiento
Simulación
Cambio al modo de funcionamiento
TURN PLUS
Cambiar programa NC
Cambiar programa NC
Cambiar las ventanas de edición
Ajustar ventana completa (una
ventana de edición)
Ajustar ventana doble o triple
Activar gráfico
