5.1 Modo de funcionamient
o
Simulación

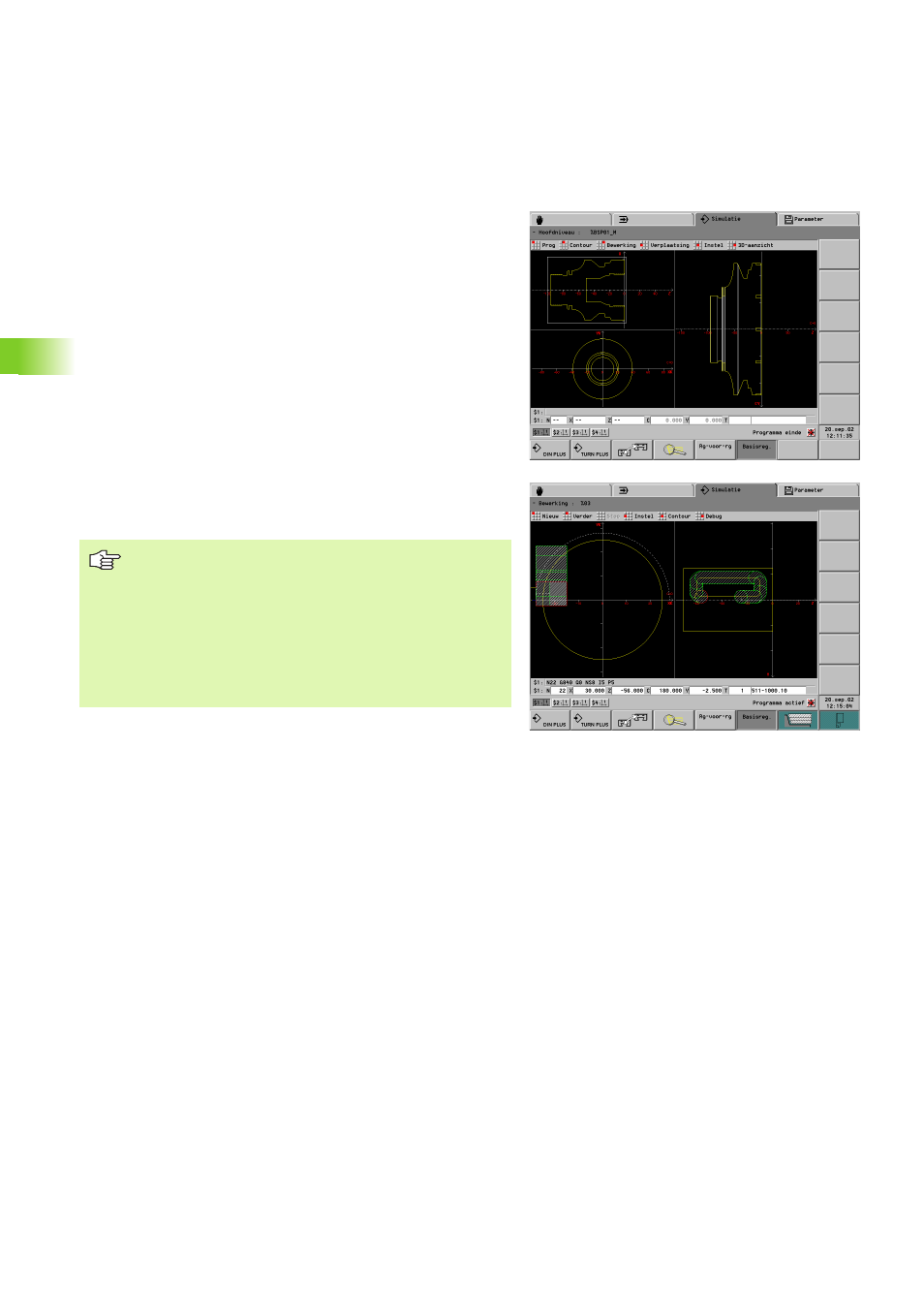

Ventana de simulación
Con las ventanas de simulación descritas a continuación se controlan,
además del torneado, las operaciones de taladrado y de fresado.
„ Ventana giratoria: el contorno de giro se representa en el sistema
de coordenadas XZ.
„ Ventana frontal: la representación del contorno y de los
desplazamientos se realiza en el plano XY teniéndose en cuenta la
posición del cabezal. La posición del cabezal 0° se encuentra sobre
el eje X positivo (denominación: "XK").
„ Ventana de la superficie envolvente: la representación del
contorno y del desplazamiento se orientan a la posición sobre el
"desarrollo de la superficie cilíndrica" (denominación: CY) y las
coordenadas de Z. Los contornos y la superficie envolvente se
dibujan "en la superficie de la pieza". (En la ventana gráfica del editor
DIN PLUS se dibujan contornos de la superficie envolvente "en la
base de la fresa".)
„ Vista lateral (YZ): se realiza la representación del contorno y de los
desplazamientos en el plano YZ. Para ello se tienen en cuenta
exclusivamente las coordenadas Y y Z, no la posición del husillo
(véase figura abajo).
„ La ventana frontal y la superficie envolvente trabajan
con una posición del husillo "fija". Cuando se tornea la
pieza, la simulación mueve la herramienta.
„ La "ventana de la superficie envolvente" y la "vista lateral
(YZ)" se representan alternativamente.
„ La ventana de la superficie envolvente es adecuada
para la simulación de taladrados y fresados con el eje C.
„ La vista lateral es adecuada para la simulación del eje Y
y para mecanizados en el plano inclinado.
