CNC PILOT 4290 de HEIDENHAIN 125
4.3 El edit
or DIN PLUS

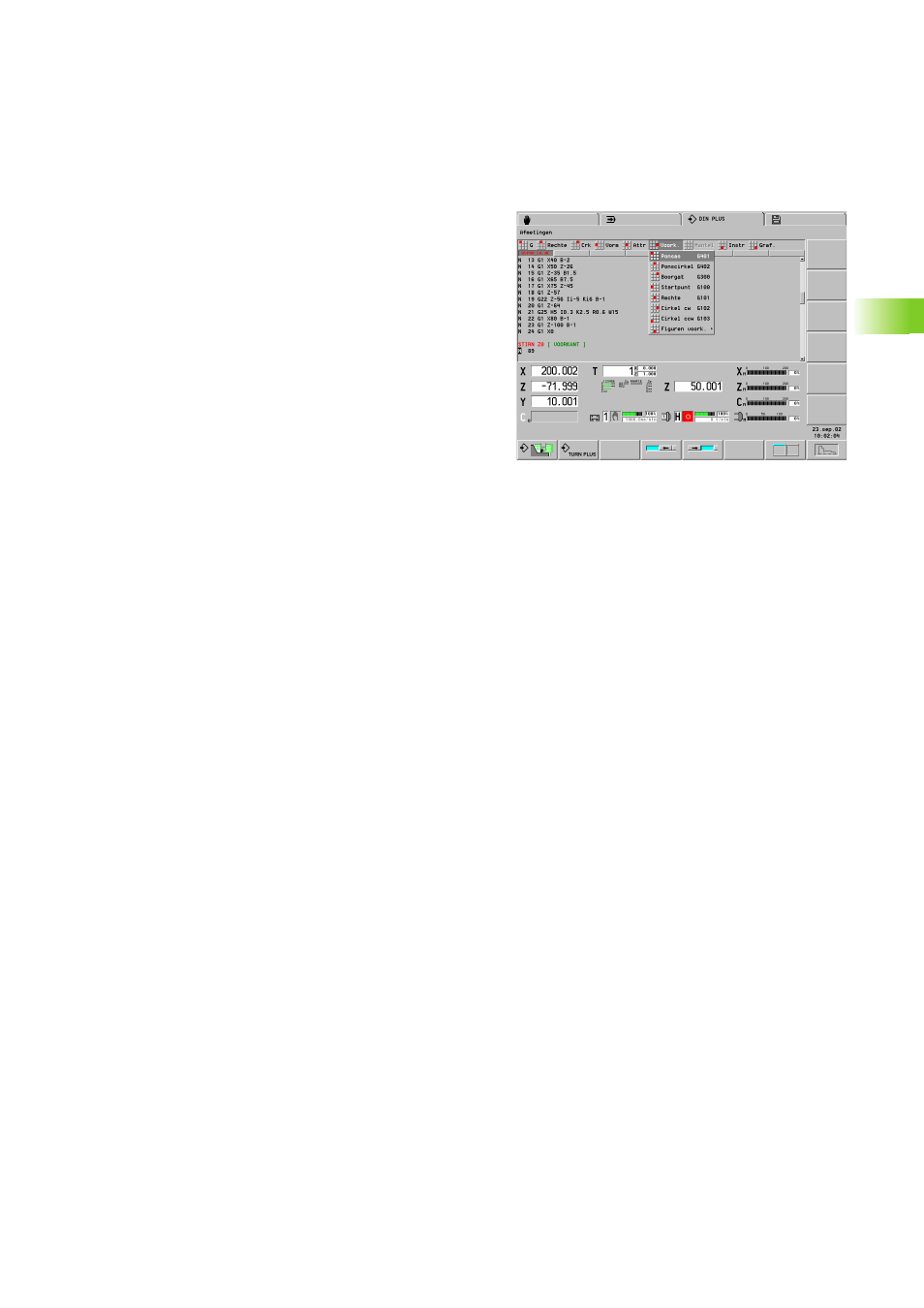

Resumen "Menú Geometría"
El submenú Geometría contiene funciones G e "indicaciones" de las
secciones PIEZA EN BRUTO y PIEZA ACABADA.
Con los puntos de menú "G", "Recta" y "Círculo" se seleccionan
elementos básicos de contorno:
„ Si se conoce el número G, se llama a "G" y se introduce el número
de la función G.
„ Si no se conoce el número G, se selecciona la "Línea" o el "(arco de)
Círculo" deseado.
El grupo de menú "Forma" contiene los siguientes elementos de
forma:
„ Tronzados
„ Entalladuras
„ Rosca
„ Taladro céntrico
„ así como la llamada del subprograma
En el grupo de menú "Atributos" se definen los siguientes atributos;
se asignan los contornos o bien secciones de contorno:
„ Parada exacta
„ Profundidad de rugosidad
„ Sobremedidas
„ Avances especiales
„ Correcciones aditivas
El grupo de menú "Frontal" contiene figuras, modelos y elementos
para definir contornos de fresado para la superficie frontal y posterior.
Este punto de menú puede seleccionarse cuando el cursor se
encuentra en la sección correspondiente del programa.
El grupo de menú "Superficie" contiene figuras, modelos y
elementos para definir contornos de fresado para la superficie lateral.
Este punto de menú puede seleccionarse cuando el cursor se
encuentra en la sección correspondiente del programa.
El grupo de menú "Indicaciones" contiene:
„ Identificadores de sección
„ instrucciones para estructurar el programa
„ Programación de variables
„ Comentarios
El punto de menú "Gráfico" activa o actualiza la ventana gráfica.
