418
6.7 Element
o
s de sobr
eposicionamient
o 6.7 Elementos de
sobreposicionamiento

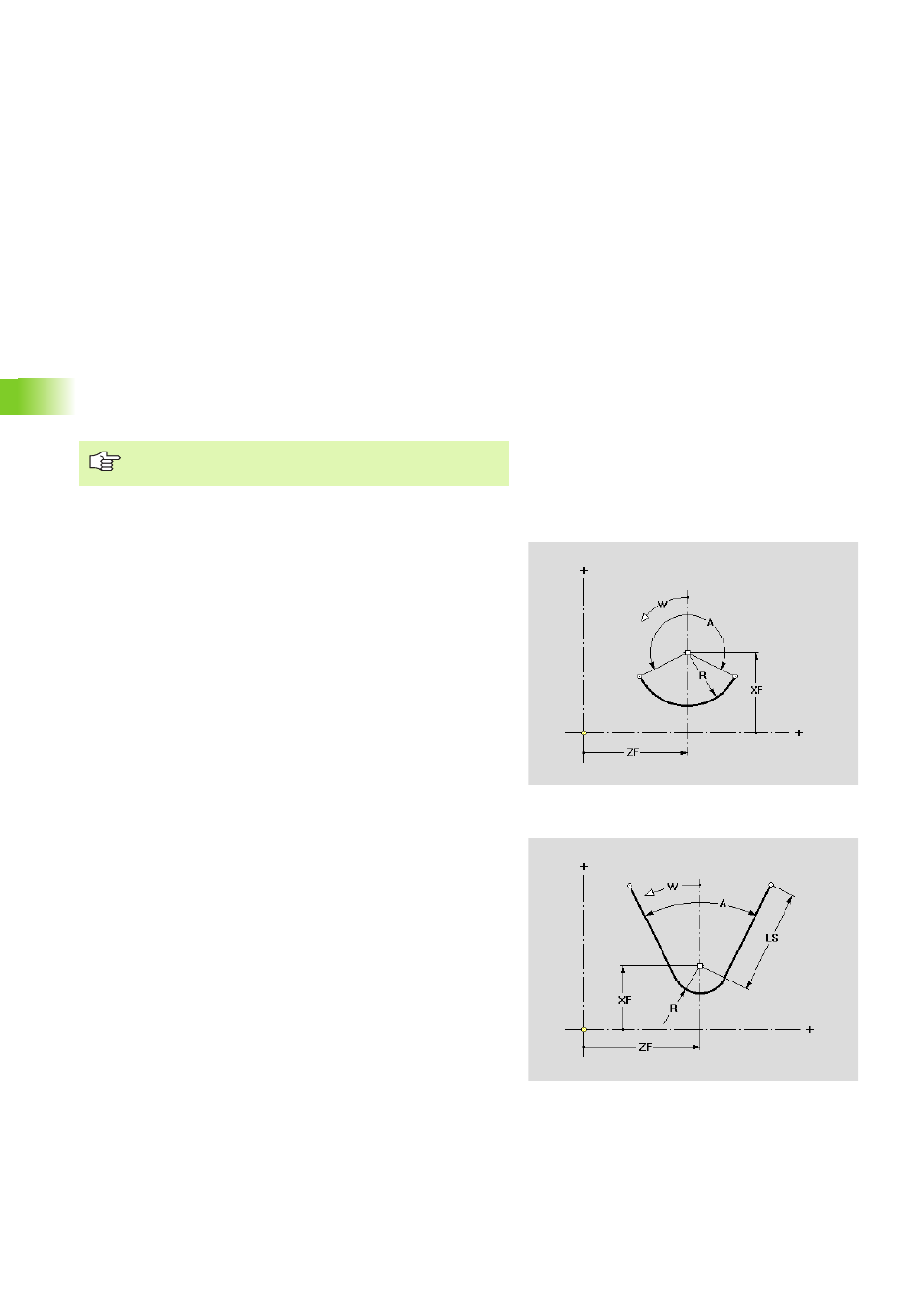

Los elementos de sobreposicionamiento estándar arco de círculo,
chaveta o pontón, definen el elemento y lo superponen directamente
después de la definición. Si se superpone un trazado del contorno,
TURN PLUS utiliza el último trazado del contorno cargado, o el último
elemento de sobreposicionamiento definido (Véase “Integrar
elementos de sobreposicionamiento” en pág. 399).
Dependiendo de la forma del elemento del contorno de soporte, tiene
lugar
„ la superposición lineal o
„ Superposición circular
Arco de círculo
El punto de referencia es el punto central del círculo.
Chaveta/ círculo redondeado
Punto de referencia: punta de la chaveta / centro del redondeo
Las posiciones de superposición pueden diferir del
elemento del contorno de soporte.
Parámetros
XF Desplazamiento del punto de referencia
ZF Desplazamiento del punto de referencia
R Radio del arco del círculo
A Ángulo de abertura
W Ángulo de giro: el contorno de solapamiento gira según el
"ángulo de giro"
Parámetros
XF Desplazamiento del punto de referencia
ZF Desplazamiento del punto de referencia
R „ R>0: Radio de redondeo
„ R=0: sin redondeo
A Ángulo de abertura
LS Longitud de los lados de la chaveta (las partes del elemento
que pasan de los puntos de solapamiento se cortan)
W Ángulo de giro: el contorno de solapamiento gira según el
"ángulo de giro"
