CNC PILOT 4290 de HEIDENHAIN 95
3.5 F
uncionamient
o
aut
o
mático

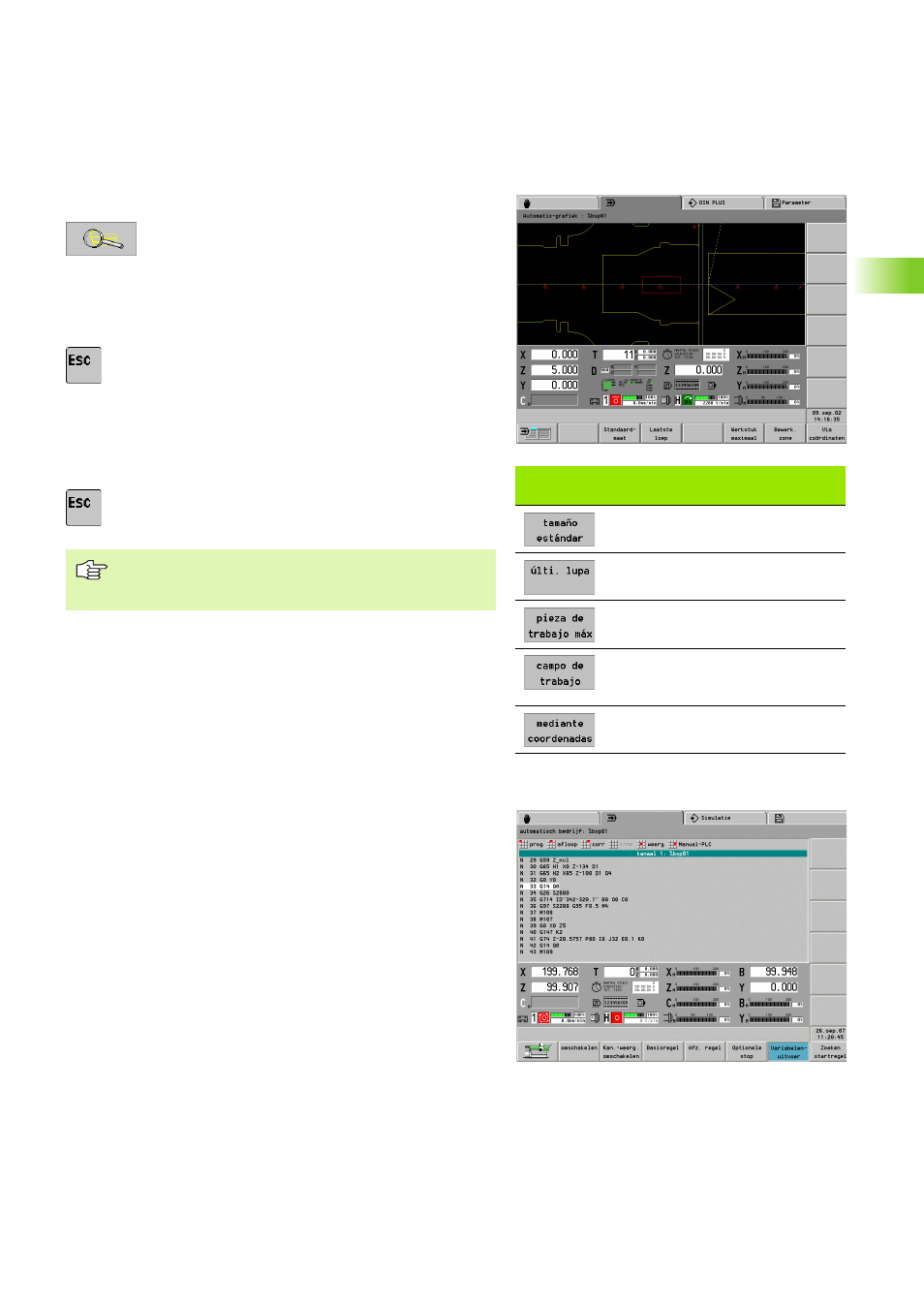

Aumentar, Disminuir, ajustar la sección de la imagen
Ajuste de las lupas a través del teclado:
U Activar "Lupa". Un "cuadrado rojo" caracteriza el nuevo
encuadre.
U Ajustar encuadre:
„ Aumentar: "Página adelante"
„ Disminuir: "Página atrás"
„ Desplazar: Teclas de cursor
U Cerrar la lupa. Se representa el nuevo encuadre
Ajuste de las lupas a través del ratón táctil:
U Posicionar el cursor en una esquina del encuadre
U Con la tecla izquierda del ratón pulsada, arrastrar el cursor a la
esquina opuesta del encuadre
U Tecla derecha del ratón: volver al tamaño estándar
U Cerrar la lupa. Se representa el nuevo encuadre.
Los ajustes estándar se recuperan mediante tecla de configuración
rápida (ver tabla). El ajuste "sobre coordenadas" (ventana de la
simulación y posición del cero-pieza) se refiere al carro seleccionado.
Contracabezal mecatrónico
Un contracabezal desplazable puede ser utilizado como contracabezal
mecatrónico, si el fabricante de la máquina prepara convenientemente
la máquina para esta función.
Si este fuera el caso, iniciar el modo de funcionamiento de pínolas con
el punto de menú "PLC manual". Condición previa para ello es que el
funcionamiento automático se haya detenido con Parada de ciclo o
que un M0/M01 haya iniciado una parada de ciclo en el programa NC.
Teclas de configuración rápida "visualización
gráfica"
Ultimo ajuste "Pieza máxima" o "Area
de trabajo"
Anular el último aumento
Representar la pieza en el tamaño
más grande posible
Representar el área de trabajo
incluyendo el punto de cambio de la
herramienta
Ajustar ventana de la simulación y
posición del cero-pieza
Después de una ampliación grande ajustar "tamaño
máximo de la pieza" o "área de trabajo" para poder
seleccionar a continuación una nueva sección de la figura.
