CNC PILOT 4290 de HEIDENHAIN 291
4.28 Asignación, sincr
o
nización, tr
ansf
er
encia de pieza
Control de tronzado mediante la supervisión del
error de arrastre G917
G917 "supervisa" el recorrido de desplazamiento. El control sirve para
evitar colisiones en los procesos de tronzado no completados.
Aplicación

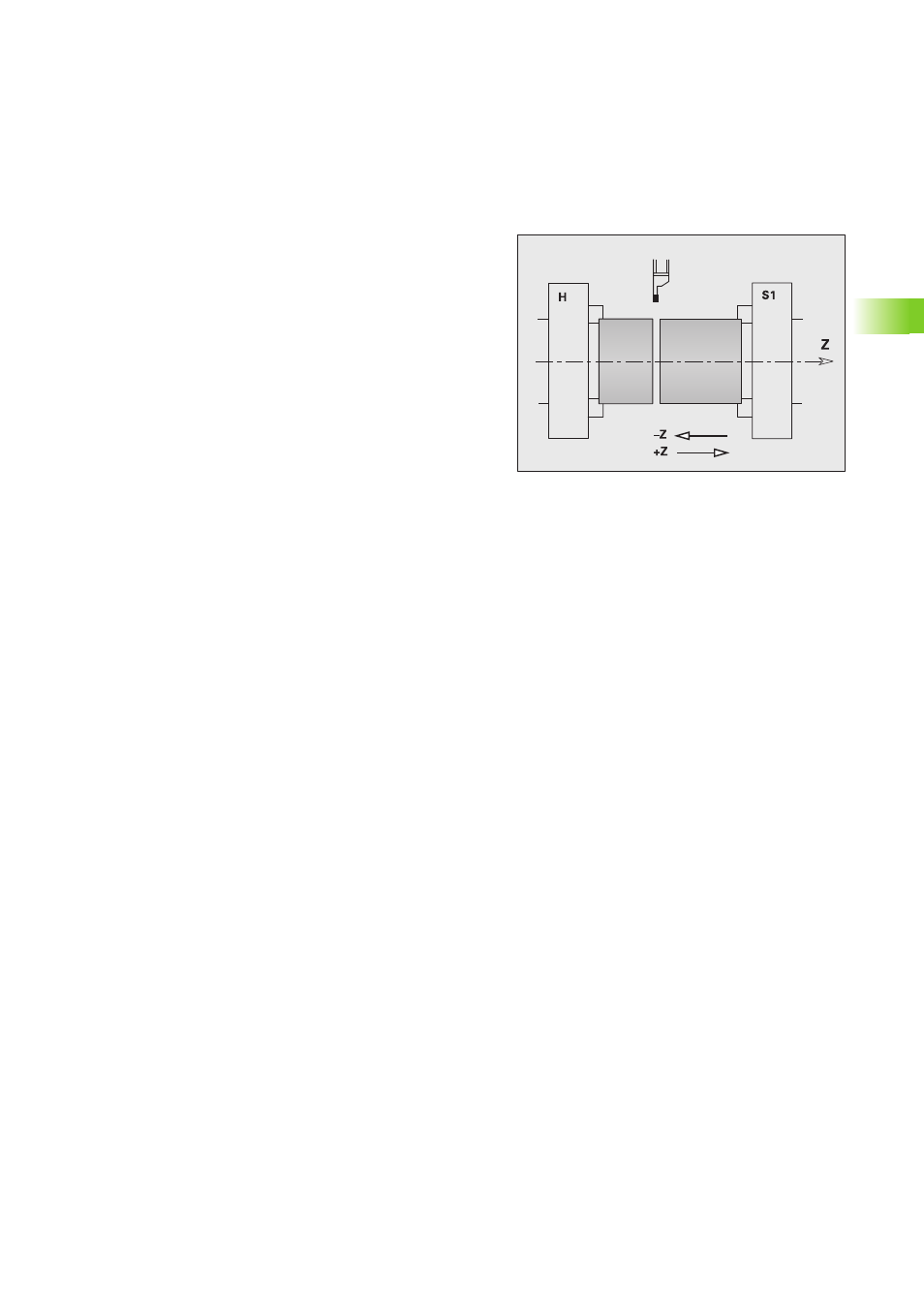

„ Control de tronzado: Desplazar la pieza tronzada en la dirección
"+Z". Si aparece un error de arrastre, la pieza consta como no
tronzada.
„ Verificación del "tronzado rebaba": desplazar la pieza tronzada en
la dirección "-Z". Si aparece un error de arrastre, la pieza consta como
no tronzada correctamente.
En MP 1115, 1165, ..se determina:
„ Límite del error de arrastre
„ Avance del "recorrido controlado"
Ejecución del control de tronzado:
1 Tronzar pieza
2 Conectar con G917 la "supervisión del recorrido de
desplazamiento"
3 Desplazar con G1 la pieza tronzada
4 El CNC PILOT comprueba el "error de arrastre" y escribe el
resultado en la variable V300
5 Evaluar variable V300
Valores del resultado
G917 procura resultados satisfactorios si se cumplen las siguientes
condiciones:
„ con mordazas gruesas hasta 3000 revoluciones por minuto
„ con mordazas suaves hasta 2000 revoluciones por minuto
„ Presión de sujeción >10 bar
