CNC PILOT 4290 de HEIDENHAIN
397
6.3 Descr
ipción de la pieza

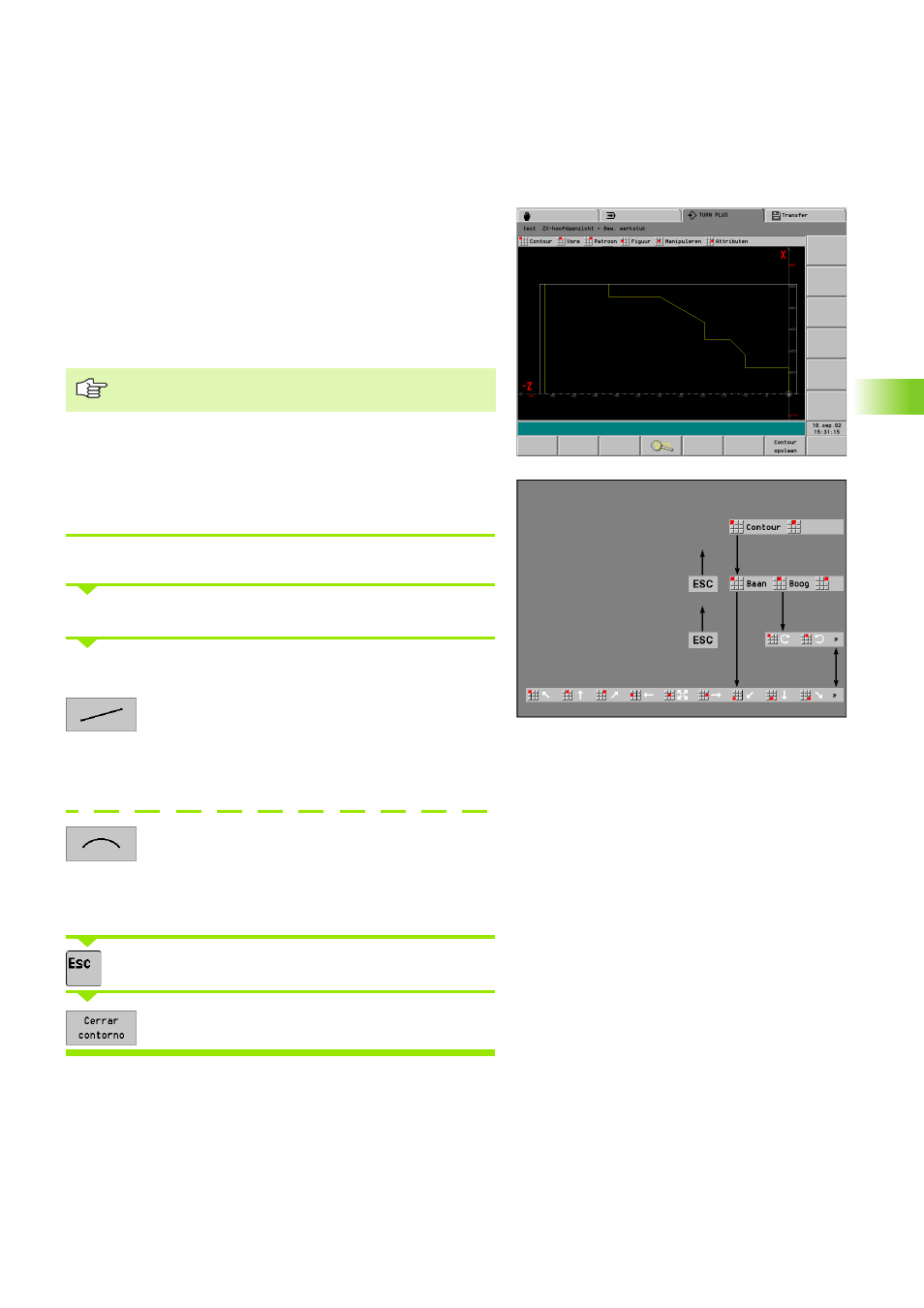

Introducción del contorno de la pieza acabada
El contorno de la pieza acabada contiene:
el contorno giratorio, que se compone de
Contorno básico
Elementos de forma (bisel, redondeo, tallado libre, profundización,
rosca, taladrado central)
Contornos con eje C
Contornos del eje Y
El contorno de giro debe estar cerrado.
Más información:
Véase “Indicaciones sobre la definición de contornos” en pág. 404
Véase “Funciones auxiliares” en pág. 447
Véase “Asignación de atributos” en pág. 470
Introducción del contorno básico
Seleccionar "Pieza > Pieza acabada > Contorno"
Determinar el "punto de arranque del contorno"
Introducir el contorno básico elemento por elemento (véase
también la imagen "Estructura del menú"):
Para elementos lineales:
Llamada al menú de trayectorias
Seleccionar la dirección en base al símbolo del
menú
Describir trayectorias
Para arcos de círculo:
Llamada al Menú de arcos
Seleccionar la dirección de giro en base al símbolo
del menú
Describir arcos
Pulsar la tecla ESC: volver un nivel atrás en el menú
En caso necesario: cerrar el contorno
Primero se describe el contorno básico y después se
superponen los elementos de forma.
