CNC PILOT 4290 de HEIDENHAIN 429
6.8 Cont
or
nos con eje C
Superficie frontal o posterior: rectángulo

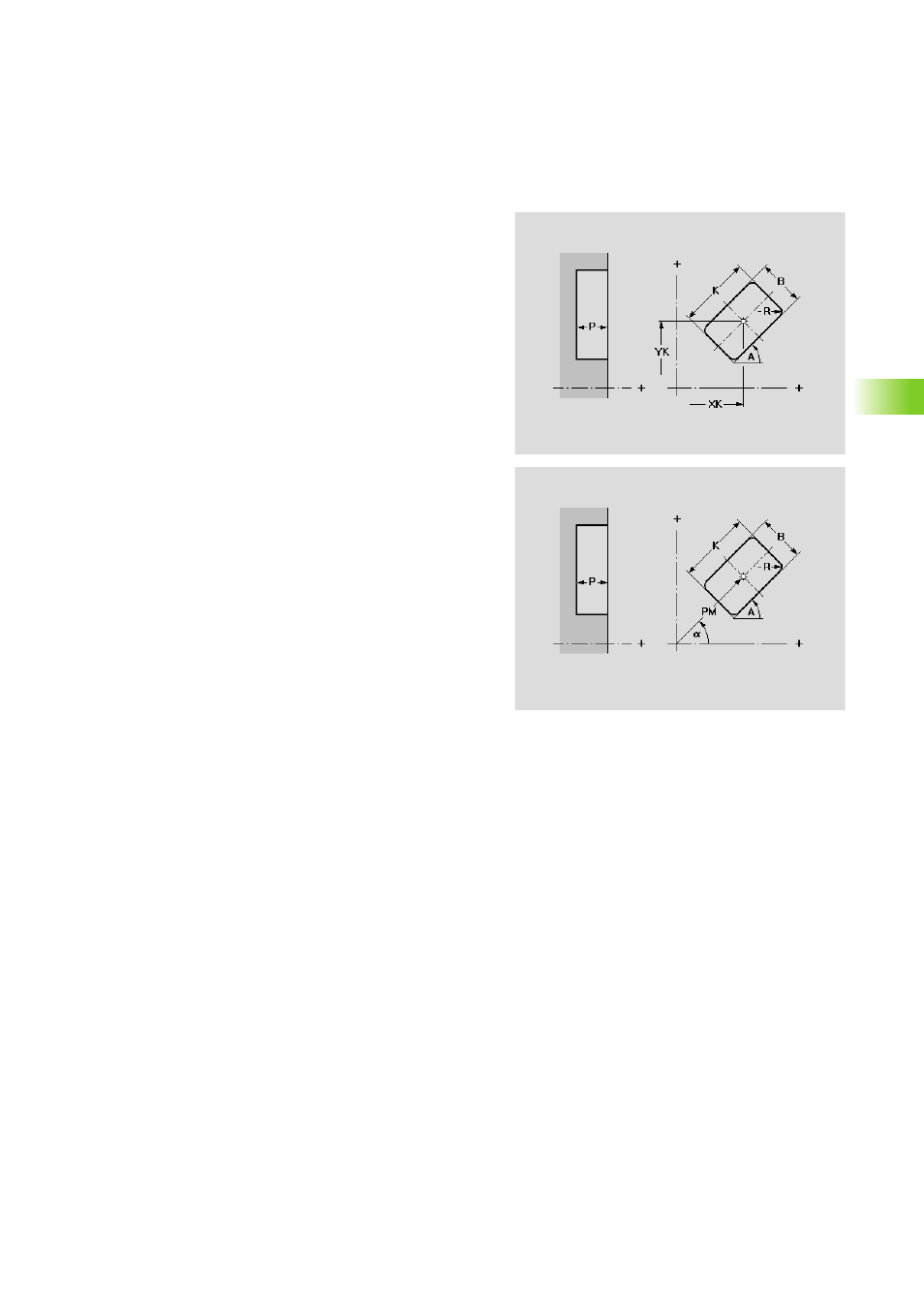

La función define un rectángulo sobre la superficie frontal/ posterior.
Parámetros
XK Centro en coordenadas cartesianas
YK Centro en coordenadas cartesianas
a Punto central en coordenadas polares (referencia ángulo: eje
XK positivo)
PM Punto central en coordenadas cartesianas
A Ángulo al eje longitudinal del rectángulo (referencia: eje XK)
K Longitud del rectángulo
B Anchura del rectángulo
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
