156
4.7 Element
o
s de f
o
rm
as del cont
or
no de t
o
rn
eado
Ejemplo G24-Geo
Contorno de entalladura G25–Geo
G25 genera los contornos de la entalladura que se citan a continuación
en esquinas interiores del contorno paralelas al eje. Programar G25
después del primer elemento paralelo al eje. Defina el tipo de
entalladura en el parámetro "H".

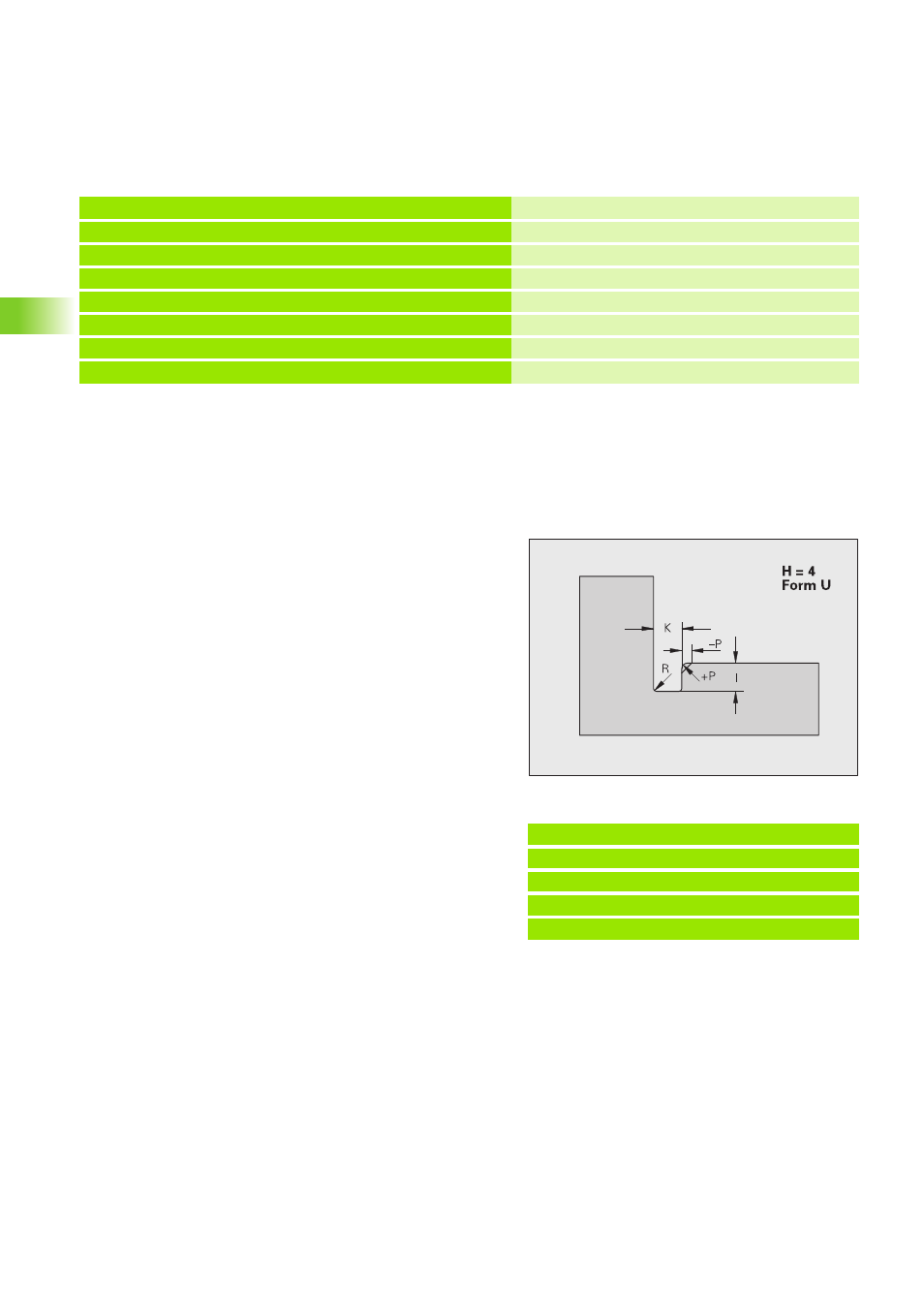

Entalladura en forma de U (H=4)
. . .
PIEZA ACABADA
N1 G0 X40 Z0
N2 G1 X40 B-1.5 Punto inicial de la rosca
N3 G24 F2 I1.5 K6 Z-30 Rosca con entalladura
N4 G1 X50 Elemento transversal contiguo
N5 G1 Z-40
. . .
Ejemplo: Llamada a G25-Geo forma de U
. . .
N.. G1 Z-15 [elemento longitudinal]
N.. G25 H4 I2 K4 R0.4 P-0.5 [forma de U]
N.. G1 X20 [elemento transversal]
. . .
Parámetros
H Entalladura forma U: H=4
I Profundidad de profundización (cota de radio)
K Anchura de entalladura
R Radio interior en ambas esquinas de la entalladura (por defecto: 0)
P Radio exterior/bisel (por defecto: 0)
„ P>0: Radio del redondeo
„ P<0: Anchura del bisel
