HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 222)

222
4.20 Ciclos de t
o
rn
eado r
e
fe
ri
dos al cont
or
no

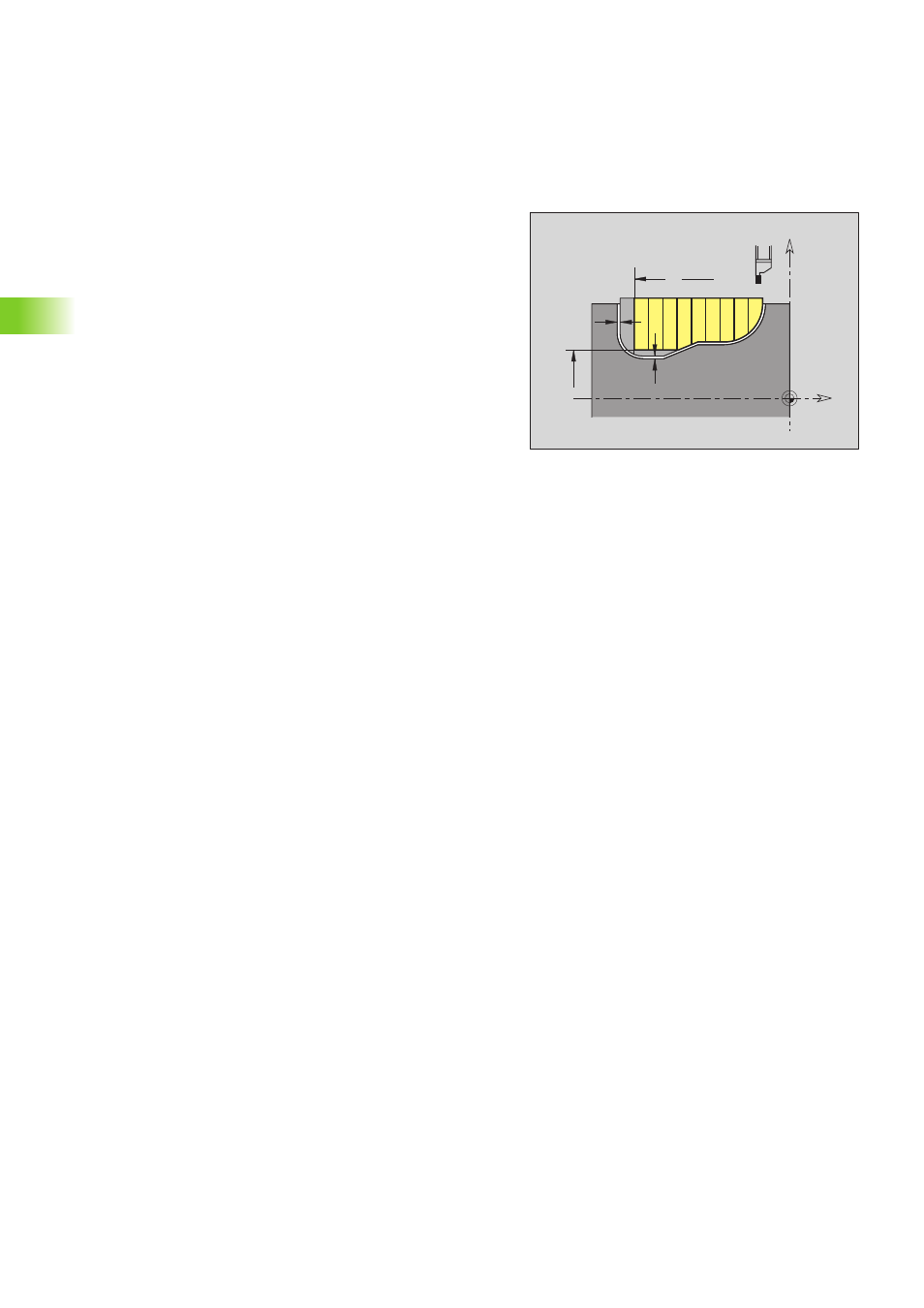

Profundización G860
G860 realiza un desbaste axial/radial de la zona de contorno descrita
por "NS, NE" desde "NS hacia NE". El contorno a mecanizar puede
contener varios fondos. En su caso, la superficie a desbastar se
subdivide en varias áreas (ejemplo: en los fondos del contorno).
El CNC PILOT reconoce en base a la definición de la herramienta si se
trata de un mecanizado interior o exterior o si se trata de una
profundización radial o axial.
Z
K
X
Z
I
Ø X Ø
Parámetros
NS Número de bloque inicial
„ Comienzo del segmento de contorno, o
„ Referencia a una profundización G22-/G23-Geo
NE Número de bloque final (final del segmento de contorno):
„ NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
„ NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
„ Omitir NE, cuando el contorno se haya definido con G22/
G23-Geo
I Sobremedida en dirección X (cota de diámetro) - (por defecto: 0)
K Sobremedida en dirección Z (por defecto: 0)
Q Desarrollo (por defecto: 0)
„ Q=0: Desbaste y acabado
„ Q=1: sólo desbaste
„ Q=2: sólo acabado
X Limitación del corte en dirección X (cota de diámetro) - (por
defecto: no se limita el corte)
Z Limitación del corte en dirección Z (por defecto: no se limita
el corte)
V Identificación Comienzo/Final (por defecto: 0)
Se mecaniza un bisel/redondeo:
„ V=0: al principio y al final
„ V=1: al principio
„ V=2: al final
„ V=3: sin mecanizado
E Avance de acabado (por defecto: avance activo)
H Tipo de retirada al finalizar el ciclo (por defecto: 0)
„ H=0: volver al punto inicial
„ Profundización axial: primero dirección Z, luego X
„ Profundización radial: primero dirección X, luego Z
„ H=1: posiciona antes del contorno acabado
„ H=2: se retira a la distancia de seguridad y se detiene
