CNC PILOT 4290 de HEIDENHAIN 423
6.8 Cont
or
nos con eje C

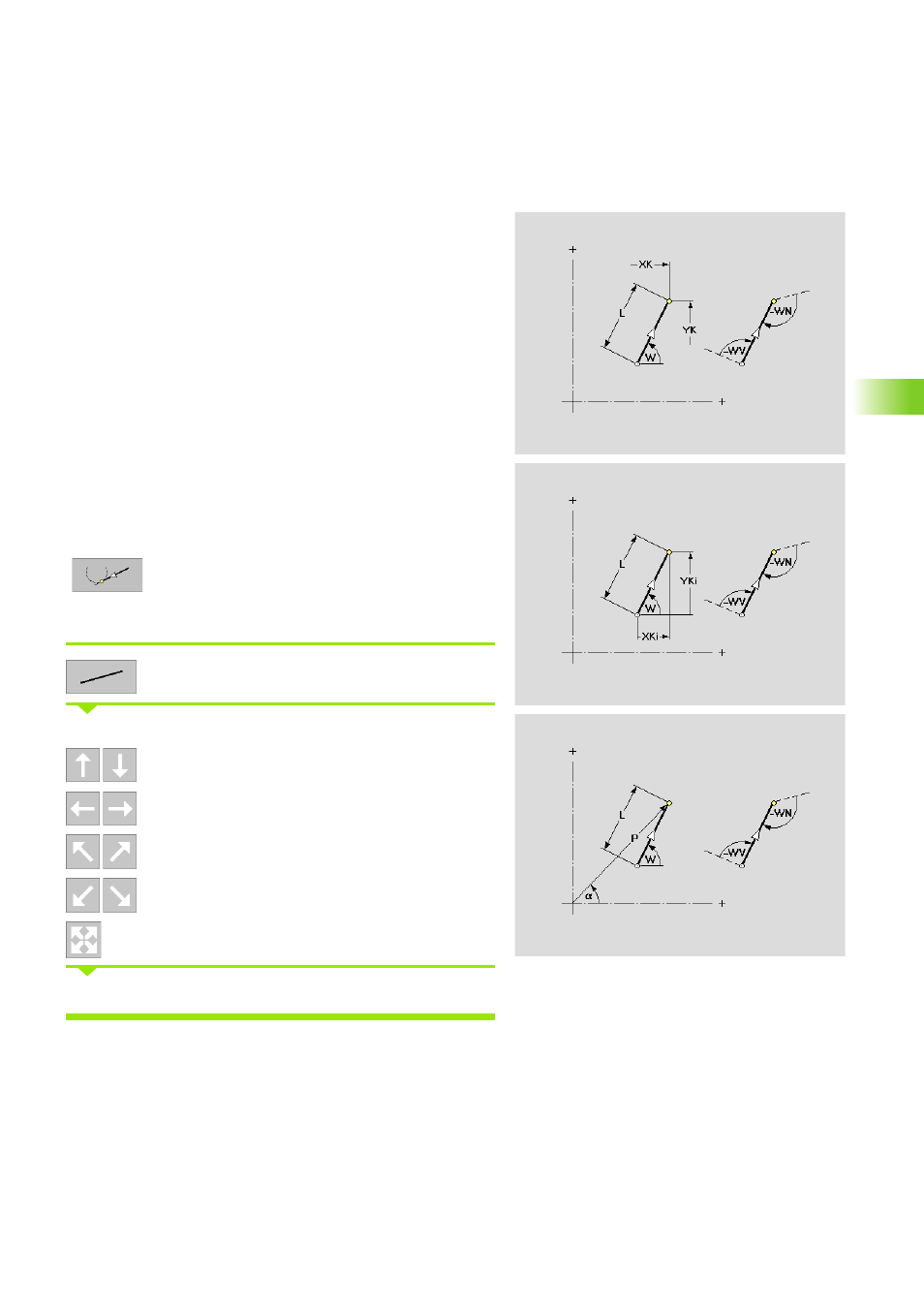

Superficie frontal o posterior: elemento lineal
La función define un modelo lineal sobre la superficie frontal/
posterior.
Definir elemento lineal:
Llamada al menú de trayectorias
Seleccionar la dirección del elemento lineal:
Trayectoria vertical
Trayectoria horizontal
Trayectoria en ángulo
Trayectoria en ángulo
Trayectoria en cualquier dirección
Medir el recorrido y determinar la transición al siguiente elemento.
Parámetros
XK Punto final en coordenadas cartesianas
YK Punto final en coordenadas cartesianas
XKi Distancia del punto inicial al punto final
YKi Distancia del punto inicial al punto final
a Punto final en coordenadas polares (referencia ángulo: eje XK
positivo)
P Punto final en coordenadas polares
W Ángulo de la trayectoria (referencia: véase figura auxiliar)
WV Ángulo en sentido antiohorario al elemento anterior. Arco
como elemento anterior: ángulo a la tangente
WN Ángulo en sentido antiohorario al elemento siguiente. Arco
como elemento siguiente: ángulo a la tangente
L Longitud del elemento
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
