CNC PILOT 4290 de HEIDENHAIN 381
5.5 V
ista 3D

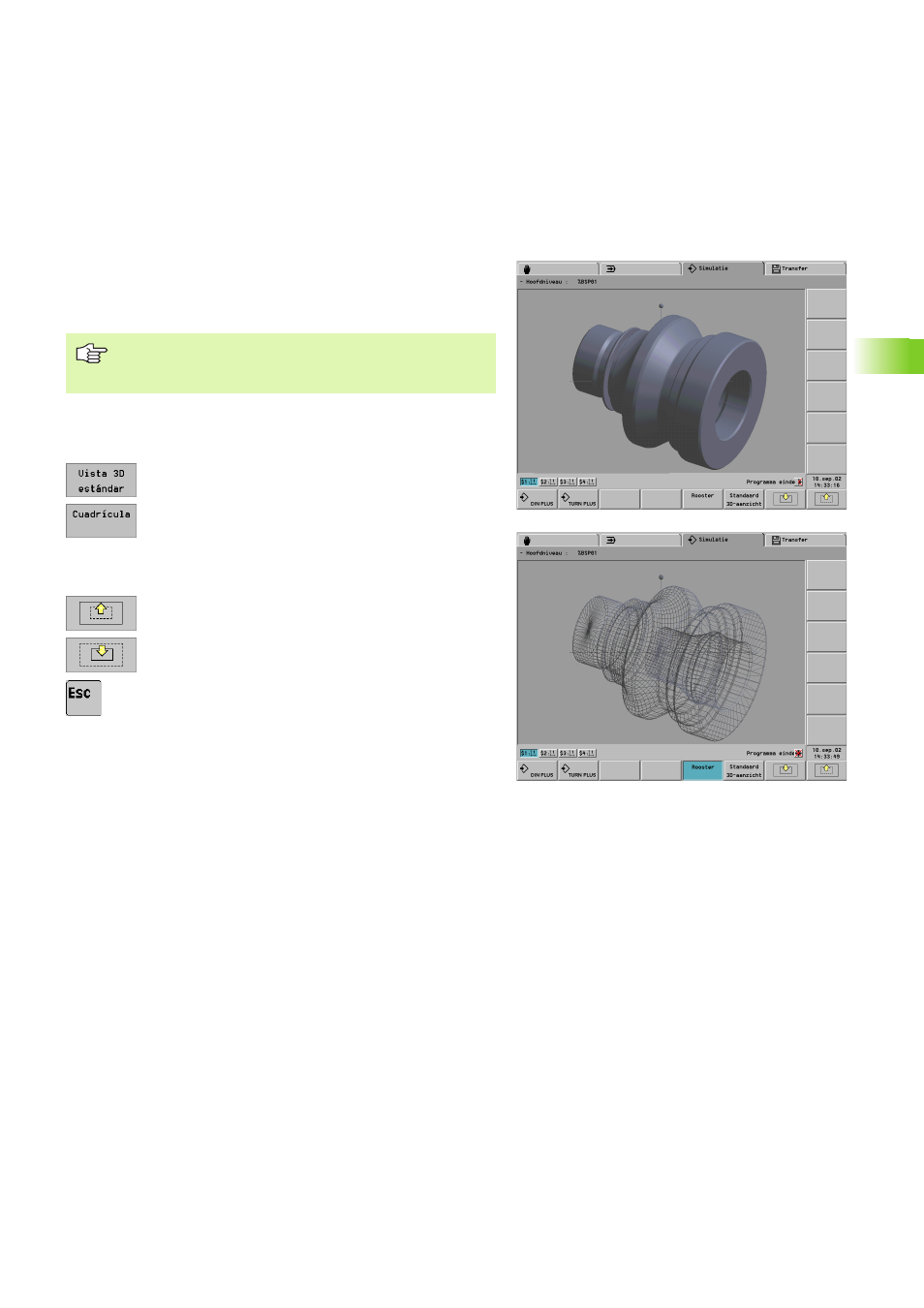

5.5 Vista 3D
Influir en la representación 3D
En la vista 3D el CNC PILOT visualiza la pieza correspondientemente
al estado de fabricación simulado. Al llamar la representación 3D
desde el menú principal o desde la simulación del contorno, se
representa la pieza acabada.
Llamar la representación 3D:
U Seleccionar "Vista 3D" o o "Contorno > "Vista 3D"
U Representación como "modelo en volumen" en la vista
estándar (sin girar, sin aumentar/reducir)
U Representación como "modelo de rejilla"
Girar la pieza:
U Pulsar las teclas cursoras, tecla + o -
Aumentar la representación:
U Pulsar la softkey o "página anterior"
Reducir la representación:
U Pulsar la softkey o "página atrás"
Finalizar vista 3D:
U Pulsar la tecla ESC
La vista 3D tiene en cuenta los contorno generados
mediante el torneado, pero no los mecanizados en los ejes
C, Y o B.
