HEIDENHAIN CNC Pilot 4290 V7.1 - Manual (Página 180)

180
4.1
1
Cont
or
nos en superficie lat
e
ra
l

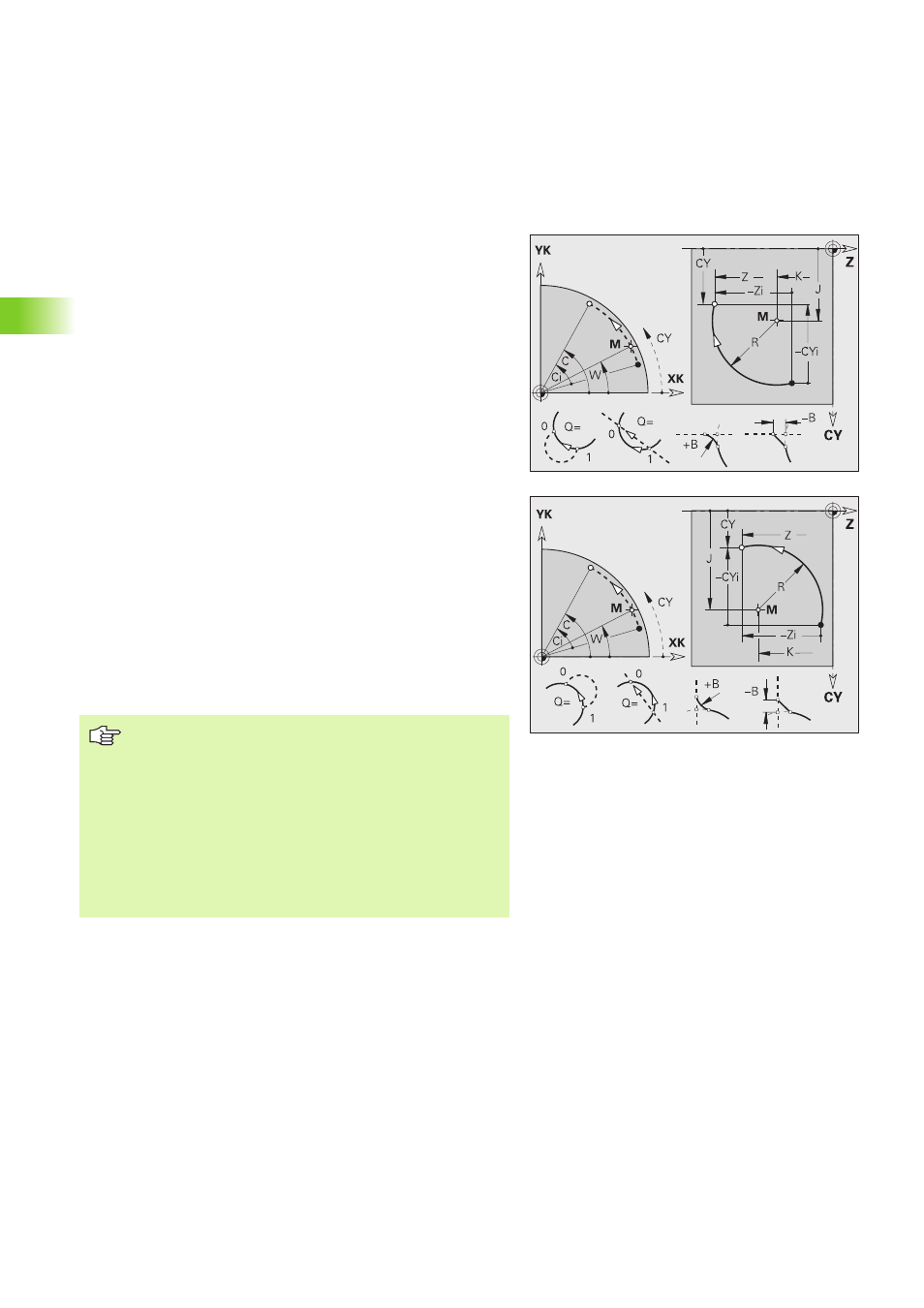

Arco de círculo en un contorno en superficie
lateral G112-/G113-Geo
G112/G113 define un arco de círculo en un contorno en superficie
lateral. Sentido de giro: véase imagen de ayuda
Parámetros
Z Punto final
C Punto final (ángulo final)
CY Punto final como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
R Radio
K Centro en dirección Z
W Ángulo del centro
J Ángulo del centro como "medida lineal"
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
„ Sin datos: Transición tangencial
„ B=0: Transición no tangencial
„ B>0: Radio del redondeo
„ B<0: Anchura del bisel
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
„ Q=0: Punto de corte cercano
„ Q=1: punto de corte lejano
Programación
„ Z, CY: en cotas absolutas, incrementales, con
automantenimiento (comportamiento modal) o "?"
„ C: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
„ K, J: en cotas absolutas o incrementales
„ Programar Z – C o Z – CY o bien K – W o K – J
„ Programar bien el "centro" o el "radio"
„ Si se programa "radio": sólo son posibles arcos de
círculo <= 180°
