626
8.1 Banco de dat
o
s de her
ramientas
„ Tipo de captación con asentamientos distintos de herramienta, el
tipo de captación de la herramienta y la posición deben ser idénticas
(véase MP 511,...).
„ Influye en la selección de herramienta y emplazamiento de la
herramienta en TURN PLUS.
„ Las funciones "Ajustar tabla de herramienta" verifican, si la
herramienta puede emplearse en la posición del revólver prevista.

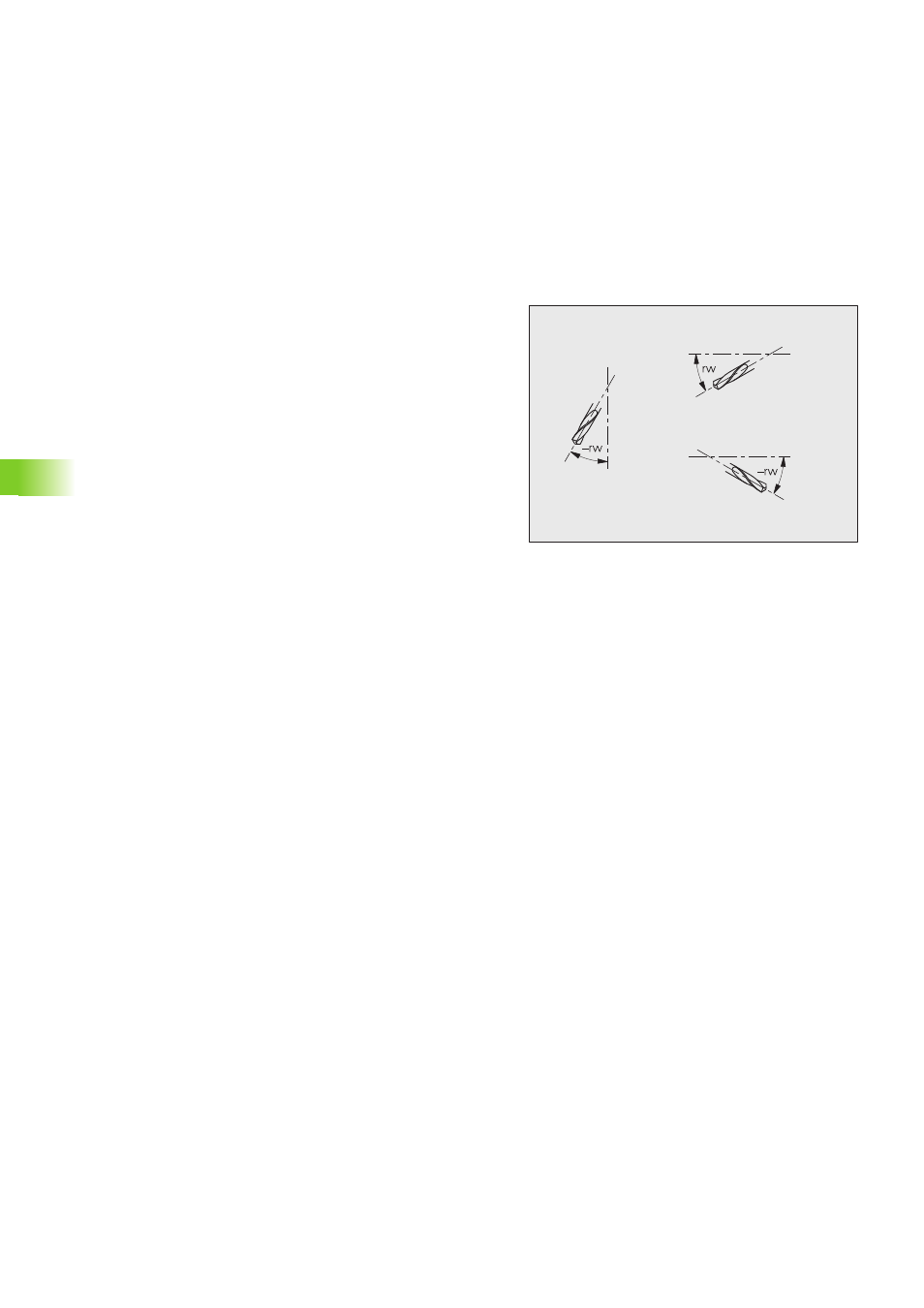

„ Ángulo de posición (rw): define la desviación de la dirección de
mecanizado principal en sentido matemático positivo (–90° < rw <
+90°) - véase imagen. TURN PLUS emplea sólo herramientas de
torneado y fresado, que trabajan en la dirección del eje principal o
perpendicularmente al eje principal.
„ Número de dientes: se utiliza en "avance por diente G93"
„ Longitud saliente (ax): en tornos y fresas es válido:
„ herramientas axiales: ax = distancia entre el punto de referencia
de la herramienta hasta la arista superior del soporte
„ herramientas radiales: ax = distancia entre el punto de referencia
de la herramienta hasta la arista inferior del soporte (incluso
estando el taladro/fresa fijado a un mandril)
Soporte herramienta, asentamiento de la
herramienta
Portaútiles
La representación de la herramienta en la simulación y gráfico de
control tiene en cuenta la forma del soporte de la herramienta y la
posición de alojamiento en el portaútiles. Cuando no se indica el tipo
de portaútiles el CNC PILOT emplea la representación simplificada.
El CNC PILOT determina en base a la posición del revolver si el
soporte se emplea en un alojamiento axial o radial y si se emplea un
adaptador.
El CNC PILOT tiene en cuenta el soporte presentado a continuación
(denominación de soportes estándard según la norma DIN 69 880).
Grupo de soporte 1
