6.8 Cont
or
nos con eje C

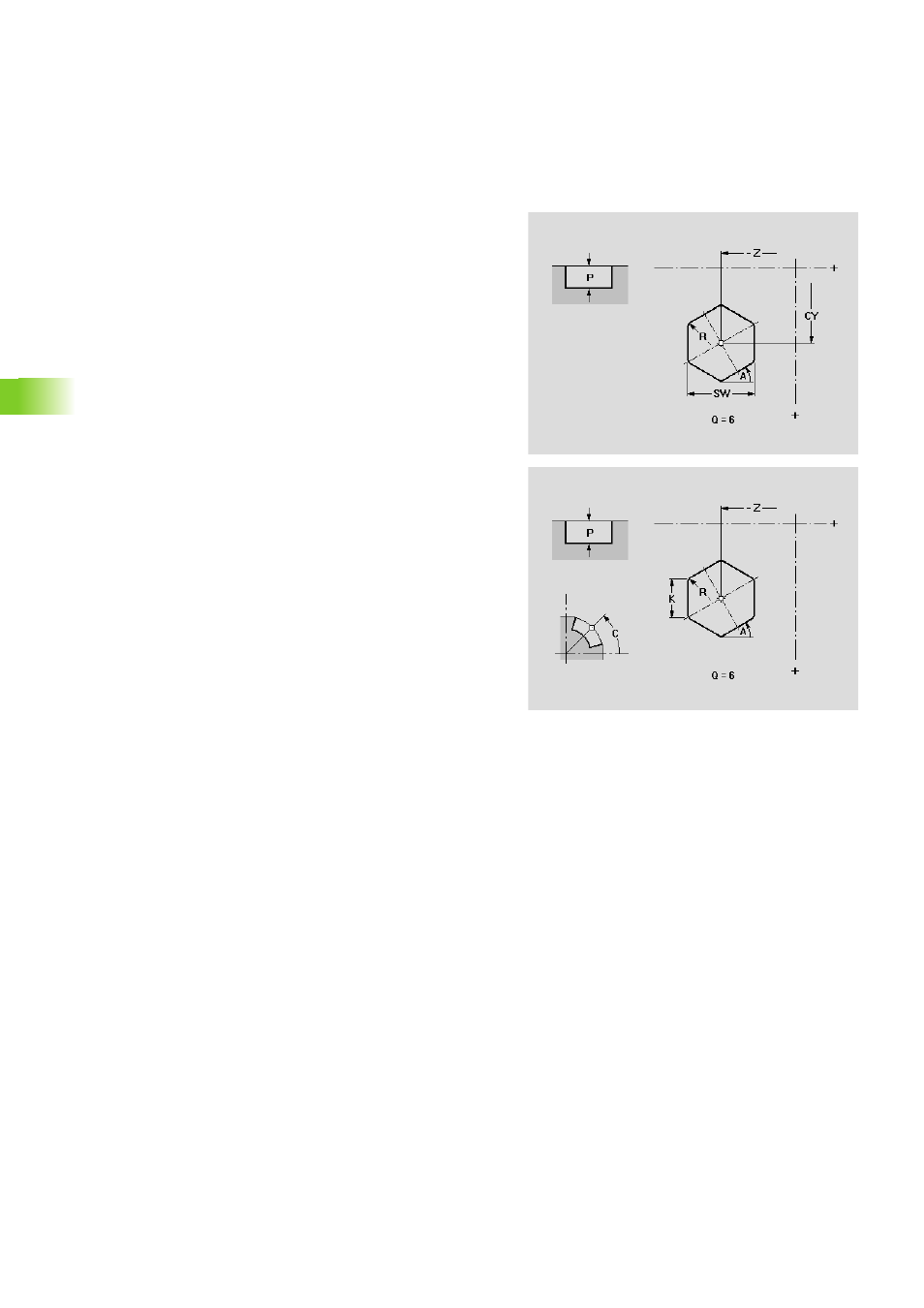

Superficie envolvente: polígono
La función define un polígono sobre la superficie envolvente.
Parámetros
Z Punto central de la figura
CY Punto central de la figura – ángulo como "cota de recorrido"
C Punto central de la figura – ángulo
A Ángulo a uno de los lados del polígono (referencia: eje Z)
Q Número de esquinas (Q>=3)
K Longitud de aristas
SW Ancho de llave (diámetro del círculo interior)
R Bisel/redondeo
„ Anchura del bisel
„ Radio del redondeo
P Profundidad de la figura
