304
4.32 Otr
a
s funciones G
Dispositivo de sujeción en la simulación G65
G65 muestra los dispositivos de sujeción en el gráfico de simulación.
G65 se programa por separado para cada dispositivo de sujeción. G65
H.. sin X, Z borra el dispositivo de sujeción.
Los medios de sujeción se describen en la base de datos y se definen
en la sección de programa MEDIO SUJECIÓN (H=1..3).
El punto de referencia del dispositivo de sujeción determina la
posición del mismo en el gráfico de simulación. La posición del punto

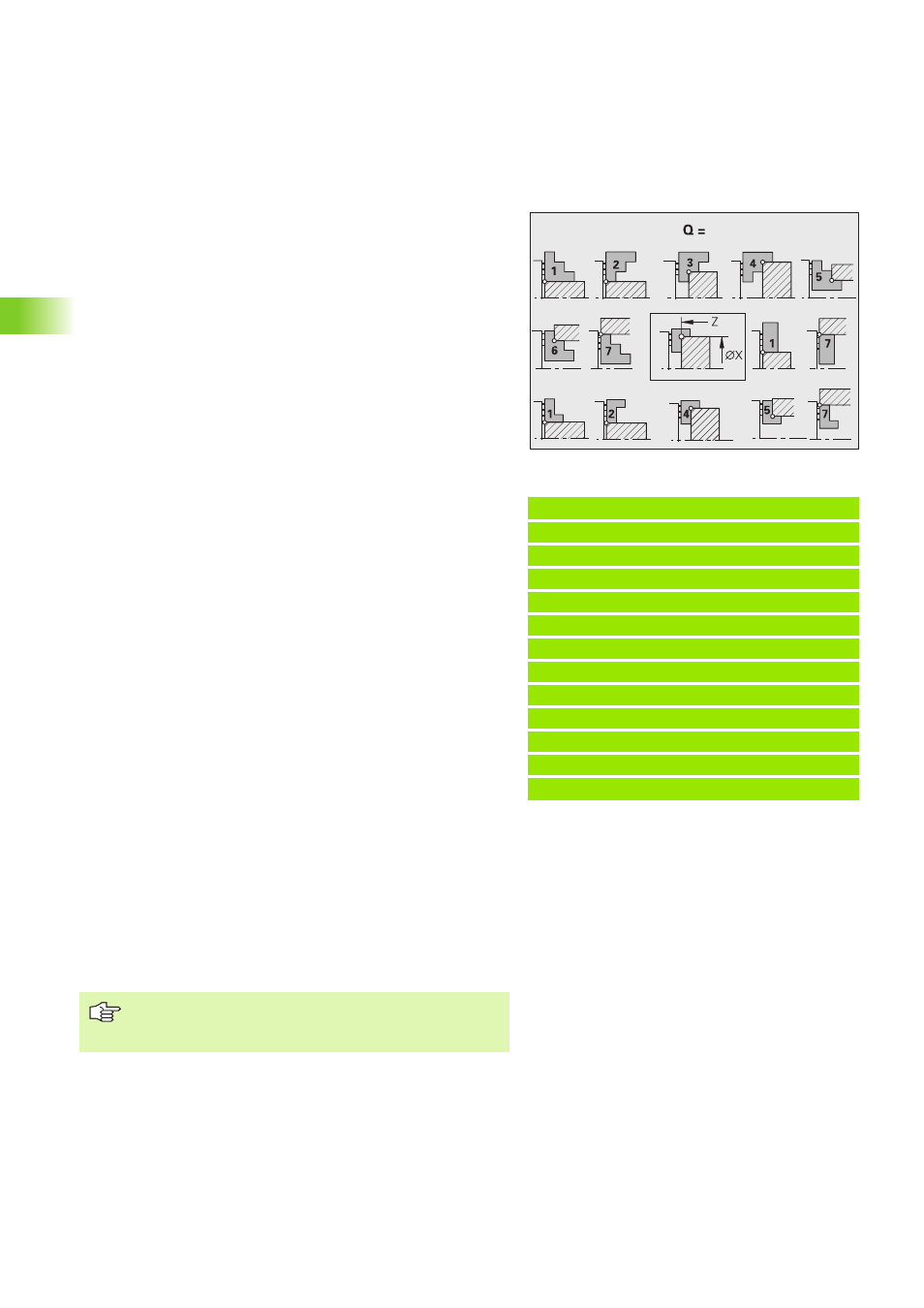

de referencia depende de la forma de sujeción (véase figura). El punto
de referencia del dispositivo de sujeción se acota referido al punto
cero de la pieza.
El CNC PILOT "refleja" los medios de sujeción "H=1..3" cuando se ha
posicionado a la derecha de la pieza.
Indicaciones sobre la representación y sobre el punto de referencia:
„ H=1 - mandril de sujeción:
„ Se representa "abierto"
„ Punto de referencia X: centro del mandril
„ Punto de referencia Z: "arista derecha" (tener en cuenta la anchura
de las mordazas)
„ H=2 - mordaza de sujeción ("Q" define el punto de referencia y si se
trata de mordazas interiores/exteriores):
„ Posición del punto de referencia: véase "Figura G65"
„ Mordazas interiores: 1, 5, 6, 7
„ Mordazas exteriores: 2, 3, 4
„ H=3 - Elementos auxiliares de sujeción (punta de centrar,
contrapunto, etc.):
„ Punto de referencia X: centro del dispositivo de sujeción
„ Punto de referencia Z: punta (extremo) del dispositivo de sujeción
Ejemplo: G65
. . .
DISPOSITIVO DE SUJECIÓN 1
H1 ID"KH110" [mandril]
H2 ID"KBA250-77" [mordaza de sujeción]
H4 ID"KSP-601N" [contrapunto]
. . .
PZA. EN BRUTO
N.. G20 X80 Z200 K0
. . .
MECANIZADO
$1 N.. G65 H1 X0 Z-234
$1 N.. G65 H2 X80 Z-200 Q4
. . .
Parámetros
H Número del dispositivo de sujeción (H=1..3; referencia al
DISPOSITIVO DE SUJECIÓN)
X Punto inicial - punto de referencia del dispositivo de
sujeción (cota de diámetro)
Z Punto inicial - punto de referencia del dispositivo de
sujeción
D Número del cabezal (referencia: segmento de programa
DISPOSITIVOS DE SUJECIÓN)
Q Forma de sujeción (sólo si se utilizan mordazas de sujeción)
- (por defecto: Q del segmento de programa DISPOSITIVOS
DE SUJECIÓN)
En tornos con varios carros programar las frases con G65
con la "identificación de carro $..". De lo contrario los
medios de sujeción se dibujan de forma múltiple.
