CNC PILOT 4290 de HEIDENHAIN 413
6.6 Element
o
s de f
o
rm
a

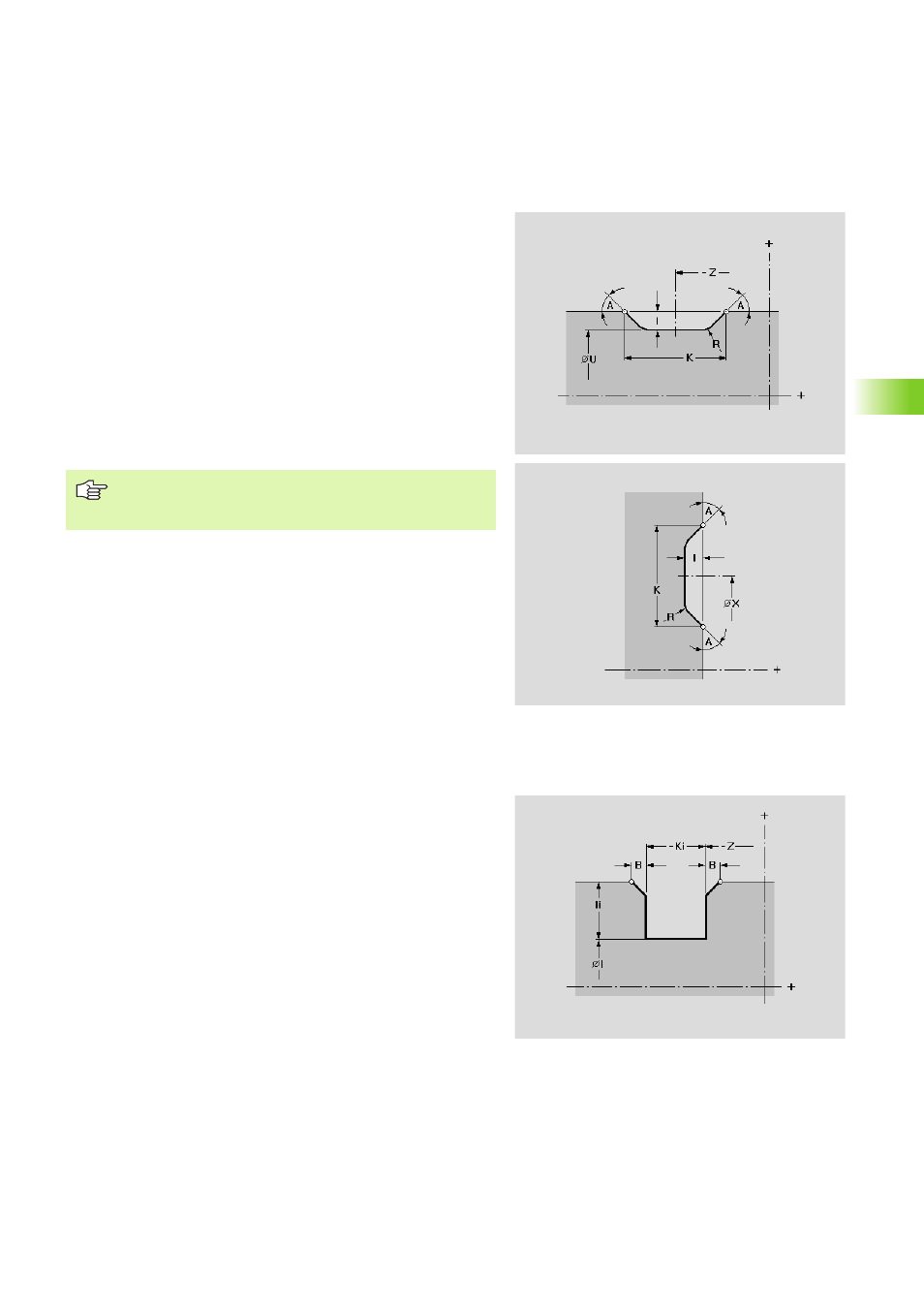

Rebaje (en forma FD)
El elemento de forma define un giro libre axial o radial sobre un
elemento de referencia lineal. El giro libre se le asigna al elemento de
referencia anteriormente seleccionado.
Profundización en forma de S (anillo de
seguridad)
El elemento de forma define una profundización axial sobre el
contorno exterior o interior. La profundización se le asigna al elemento
de referencia anteriormente seleccionado.
Parámetros
X Punto de referencia
Z Punto de referencia
K Anchura del tallado
I Profundidad de tronzado
U Diámetro de la base del tronzado (sólo con profundización axial)
A Ángulo de profundización (0° < A <= 90°)
R Radio interior en ambas esquinas de la profundización
El CNC PILOT basa la profundidad de la penetración en el
elemento de referencia. El fondo de la profundización
transcurre paralelo al elemento de referencia.
Parámetros
Z Punto inicial de la profundización
Ki Anchura de profundización (¡atención al signo!)
I Diámetro/radio base de la profundización
Ii Profundidad de tronzado
Chaflán en ambos lados de la profundización
„ No: sin chaflán
„ Chaflanes: chaflán
B Anchura del bisel
