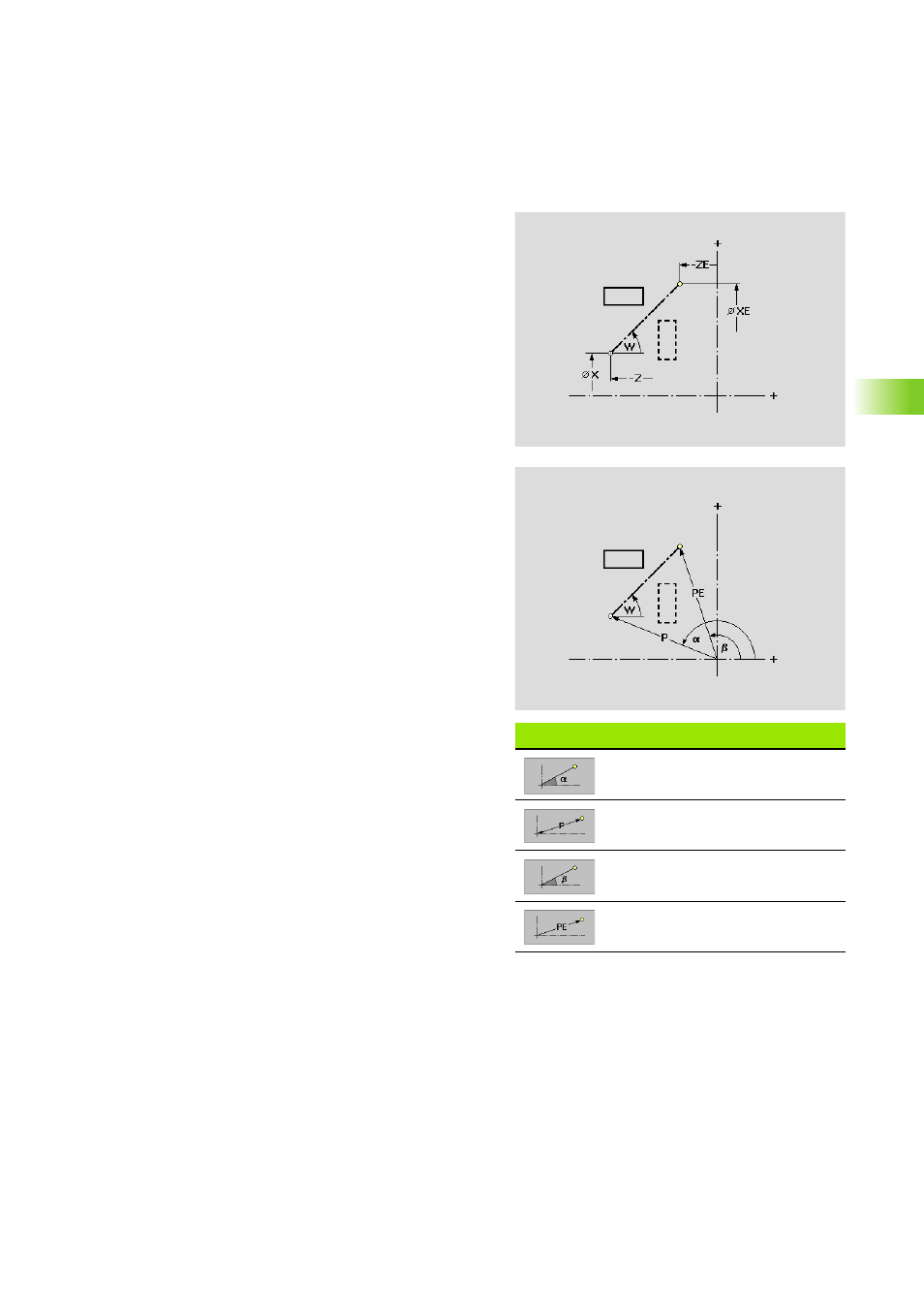

Transformaciones – Espejo
Esta función refleja el contorno. Se define la posición del eje reflejado
a través del punto inicial y final o bien a través del punto inicial y del
ángulo.
Transformaciones – Invertir
Esta función invierte la dirección definida del contorno.
Softkeys para la medición polar
Medición del punto de giro: ángulo a
Medición del punto de giro: radio
Medición del punto final: ángulo b
Medición del punto final: radio
Parámetros
X
Punto inicial en coordenadas cartesianas
Z
Punto inicial en coordenadas cartesianas
XE
Punto final en coordenadas cartesianas
ZE
Punto final en coordenadas cartesianas
W
Ángulo de giro
a
Punto inicial en coordenadas polares
P
Punto inicial en coordenadas polares
b
Punto final en coordenadas polares
PE
Punto final en coordenadas polares
Original (sólo en contornos en el eje C):
Copiar: el contorno original permanece invariable
Borrar: el contorno original se borra
