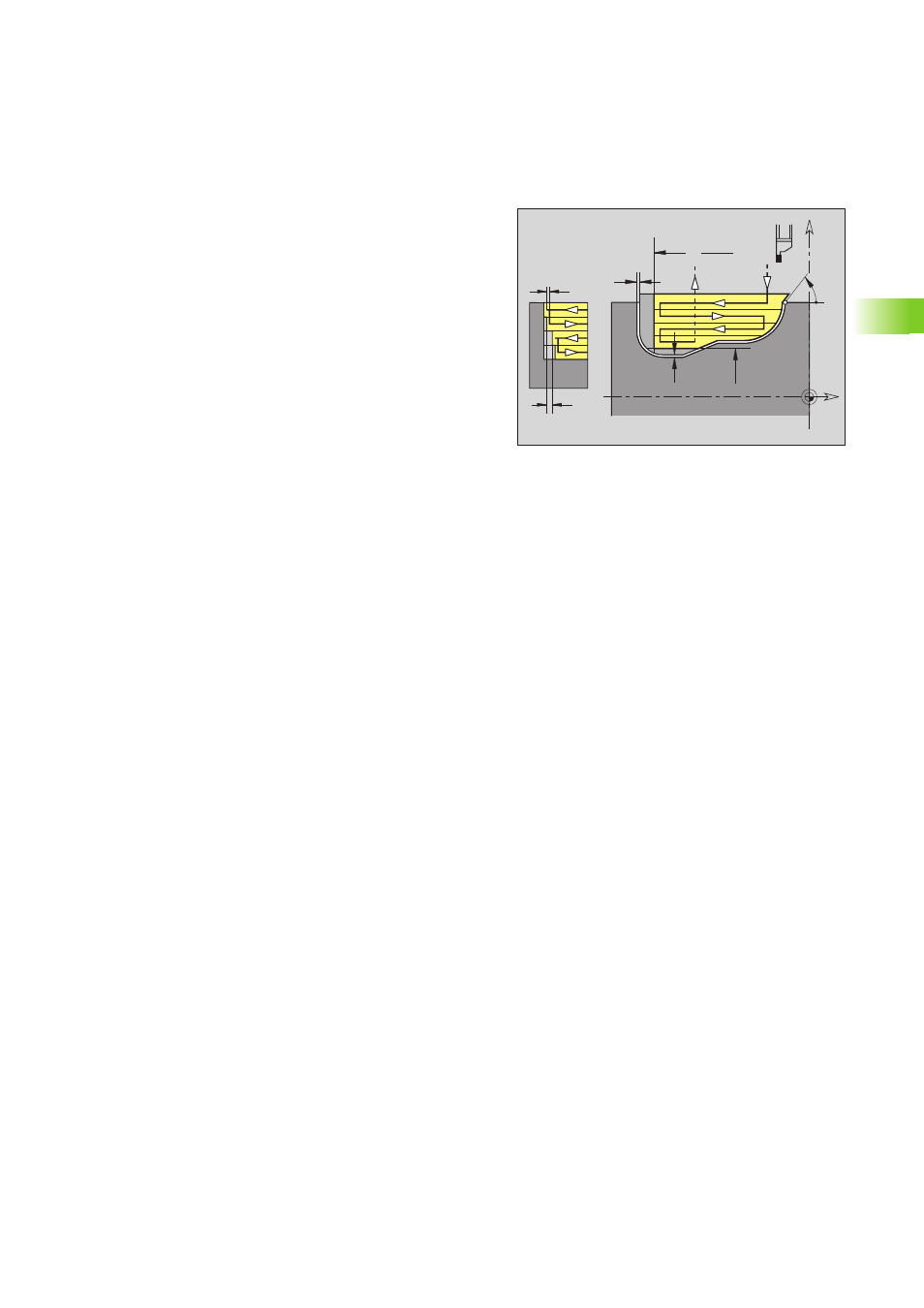

Ciclo de ranurado en superficie lateral G869
G869 realiza un desbaste axial/radial de la zona de contorno descrita
por "NS, NE" desde "NS hacia NE". Alternando la profundización y el
desbaste se realiza el mecanizado con un mínimo de movimientos de
elevación y alimentación. El contorno a mecanizar puede contener
varios fondos. Si es preciso, se subdivide en varias áreas la superficie
a mecanizar.
Z
K
X
Z
B
0,1mm
A
I
Ø
X
Ø
Parámetros
NS
Número de bloque inicial
Comienzo del segmento de contorno, o
Referencia a una profundización G22-/G23-Geo
NE
Número de bloque final (final del segmento de contorno):
NE sin programar: el elemento de contorno NC se mecaniza
en la dirección de definición del contorno.
NS=NE programado: el elemento de contorno NS se
mecaniza en dirección opuesta a la de definición del
contorno.
Omitir NE, cuando el contorno se haya definido con G22/
G23-Geo
P
Alimentación máxima
R
Corrección de profundidad de torneado para el acabado (por
defecto: 0)
I
Sobremedida en dirección X (cota de diámetro) - (por defecto: 0)
K
Sobremedida en dirección Z (por defecto: 0)
X
Limitación del corte (cota de diámetro) - (por defecto: no se
limita el corte)
Z
Limitación del corte (por defecto: no se limita el corte)
A
Ángulo de aproximación (por defecto: opuesto a la dirección
de profundización)
W
Ángulo de alejamiento (por defecto: opuesto a la dirección de
profundización)
Q
Desarrollo (por defecto: 0)
Q=0: Desbaste y acabado
Q=1: sólo desbaste
Q=2: sólo acabado
U
Torneado unidireccional (por defecto: 0)
U=0: el desbaste tiene lugar de forma bidireccional.
U=1: el desbaste tiene lugar de forma unidireccional en la
dirección de mecanizado (de "NS hacia NE")
H
Tipo de retirada al finalizar el ciclo (por defecto: 0)
H=0: volver al punto inicial (profundización axial: primero en
dirección Z, luego en X; profundización radial: primero en
dirección X, luego en Z)
H=1: posiciona antes del contorno acabado
H=2: se retira a la distancia de seguridad y se detiene
