58
3.1 Conexión, desconexión. pasar por r
e
fe
re
ncia
3.1 Conexión, desconexión. pasar
por referencia
Conexión
El CNC PILOT visualiza en la línea del encabezamiento los distintos
pasos del arranque del sistema y solicita, a continuación. la selección
del modo de funcionamiento.
Según el tipo de sistema de medida se requerirá o no pasar por
referencia.
„ Encoder EnDat: el paso por referencia no es necesario
„ Encoder codificado: la posición de los ejes se determina tras un
rápido paso por referencia
„ Encoder estándar: los ejes se desplazan a puntos conocidos y fijos
de máquina.
Una vez finalizado el paso por referencia:
„ se activa la visualización de la posición
„ el funcionamiento automático es seleccionable.

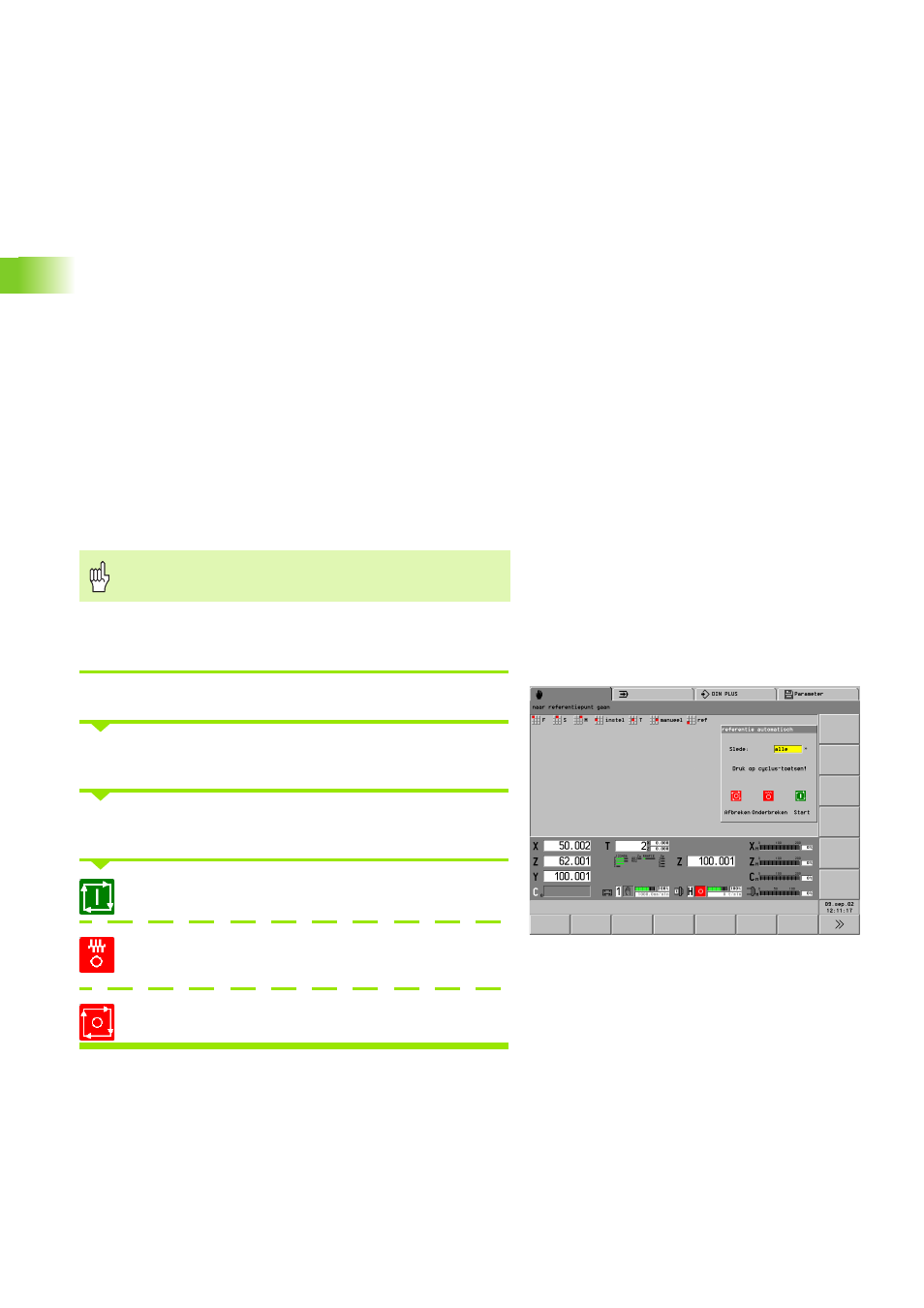

Pasar por referencia para todos los ejes
Seleccionar "Ref > Referencia automática"
La ventana de diálogo "Estado Pasar por punto de referencia" informa
acerca del estado actual.
Indicar el carro que debe pasar por referencia o indicar "todos los
carros" (ventana de diálogo "Referencia automática")
"Arranque de ciclo" inicia el paso por referencia
"Parada avance" interrumpe el paso por referencia.
"Arranque de ciclo" continua el paso por referencia.
"Paro de ciclo" interrumpe el paso por referencia
Los finales de carrera de software se activan
únicamente después de pasar por referencia.
