CNC PILOT 4290 de HEIDENHAIN 97
3.6 V
isualización de la máquina

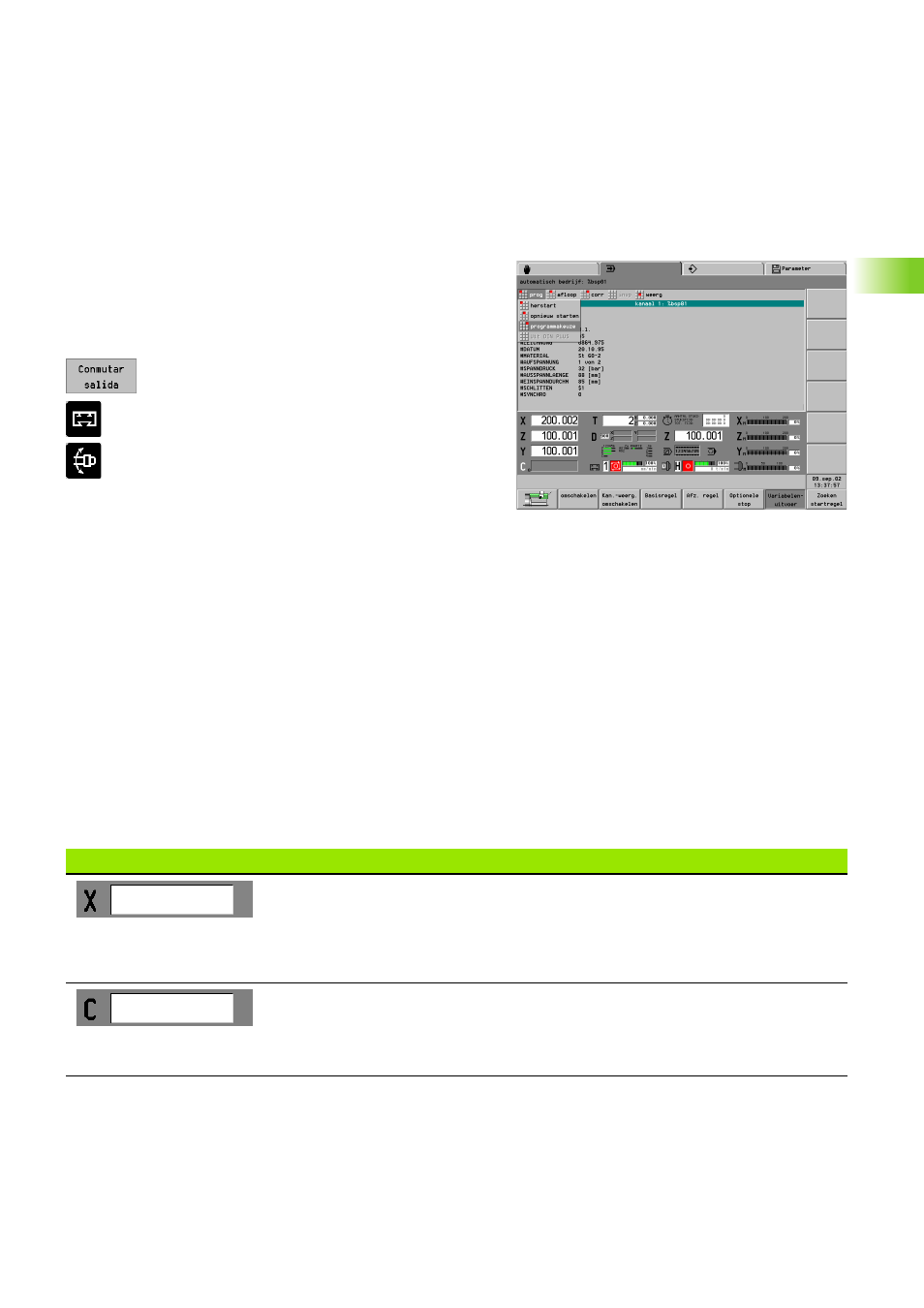

3.6 Visualización de la máquina
Conmutar visualización
En el CNC PILOT la visualización de la máquina se puede configurar.
Pueden ser configuradas para cada carro hasta 6 visualizaciones para
Control Manual y funcionamiento automático (a partir del parámetro
de control 301).
Conmutar visualización
U Conmutar a la "siguiente visualización configurada".
U Conmutar a la visuzalización del siguiente carro.
U Conmutar a la visuzalización del siguiente cabezal.
Visualización de posiciones
Ajustar en "modo de visualización" (MP 17) los valores de la
visualización de posiciones:
„ 0: Valores reales
„ 1: Error de arrastre
„ 2: Distancia de recorrido
„ 3: Punta de la herramienta en referencia al punto-cero de la máquina
„ 4: Posición del carro
„ 5: Distancia de la leva de referencia - Pulso cero
„ 6: Valor nominal de posición
„ 7: Diferencia del extremo de la herramienta - Posición del carro
„ 8: Posición nominal IPO
Elementos de visualización
La tabla siguiente indica los campos de visualización estándar. Más
campos de visualizaciónn: Véase “Parámetros del control para la
visualización de la máquina” en pág. 582.
Elementos de visualización
Visualización de la posición (Distancia punta de la herramienta - cero-pieza)
„ Campo vacío: el eje no ha pasado por referencia
„ Letra identificativa de eje blanca: "Eje deshabilitado"
„ Representación en gris de los valores de visualización (sólo en X o Z): la visualización del
valor real no es válida, porque el eje B ha sido inclinado.
Visualización de la posición C:
„ "Indice": caracteriza el eje C "0/1"
„ Campo vacío: El eje C está inactivo
„ Letra identificativa de eje blanca: "Eje deshabilitado"
