70
3.3 T
a
bla de her
ramientas y de mor
d
azas
Comparar la lista de herramientas con el
programa NC
El CNC PILOT compara la lista de herramientas actual con los registros
del último programa NC transferido en el modo de funcionamiento
automático. Los registros de la sección REVOLVER se consideran
como Herramientas nominales.
El CNC PILOT representa las siguientes herramientas marcadas:
„ Herramienta real dieferente de herramienta nominal
„ Herramienta real: no ocupada; herramienta nominal: ocupada
Los puestos de la herramienta, que según el programa NC no están
reservados, no pueden seleccionarse.

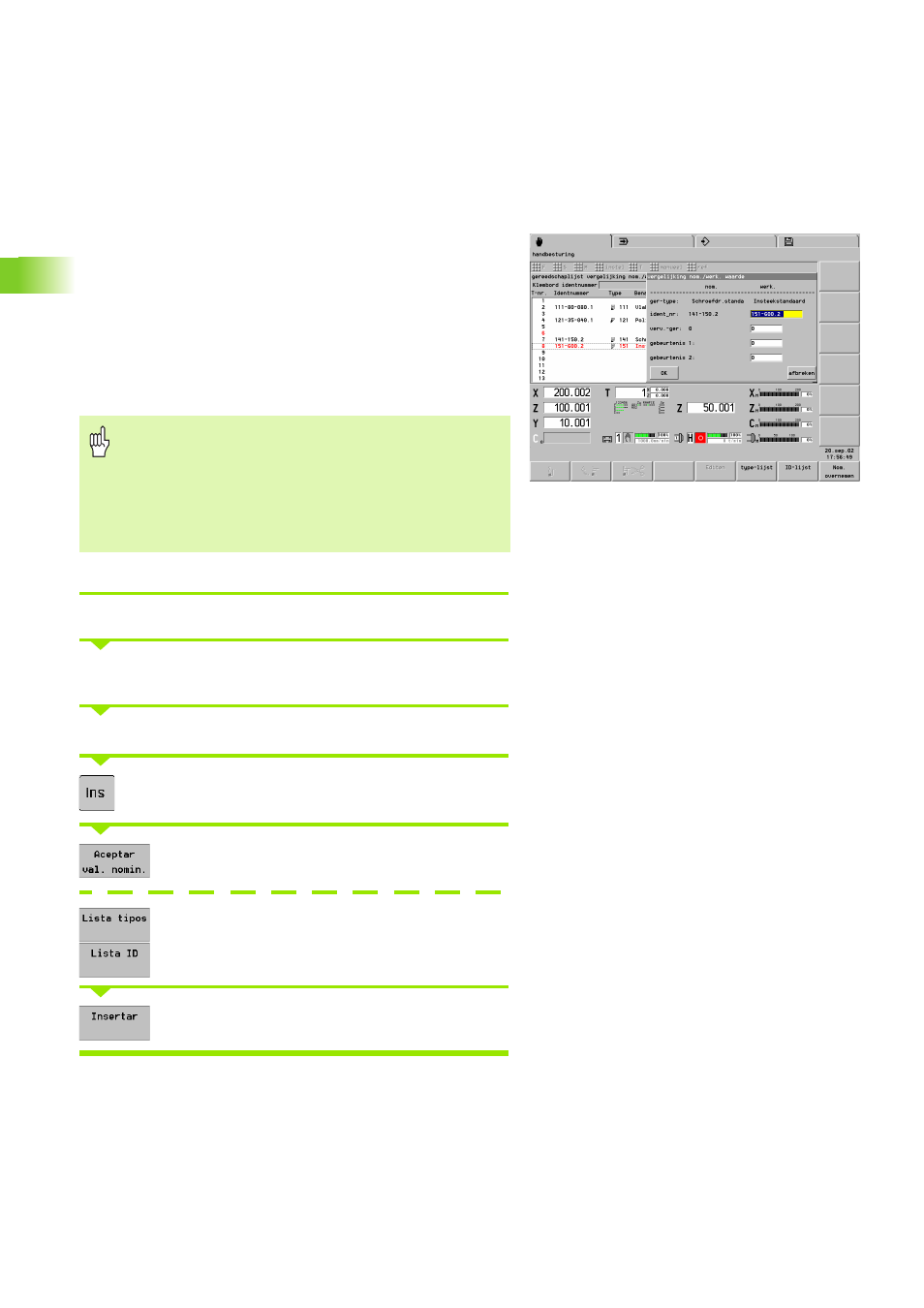

Comparar lista de herramientas
Seleccionar "Ajustar > Lista de herramientas > comparar lista"
El CNC PILOT visualiza la asignación actual de la lista de herramientas
y marca las divergencias con la lista de herramientas programada.
Marcadas Selección del puesto de la herramienta
Pulsar tecla INS (o ENTER): el CNC PILOT abre la
ventana de diálogo "Comparación Real-Nominal"
Aceptar el número de identidad de la "Herramienta
nominal" en la lista de herramientas
Buscar herramienta en el banco de datos
Aceptar la herramienta
Peligro de colisión
„ Los puestos de la herramienta que estén ocupados
pero, que según el programa NC, no sean necesarios,
serán representados como no marcados.
„ El CNC PILOT tiene en cuenta la herramienta registrada
realmente incluso cuando no se corresponde con la
asignación teórica.
