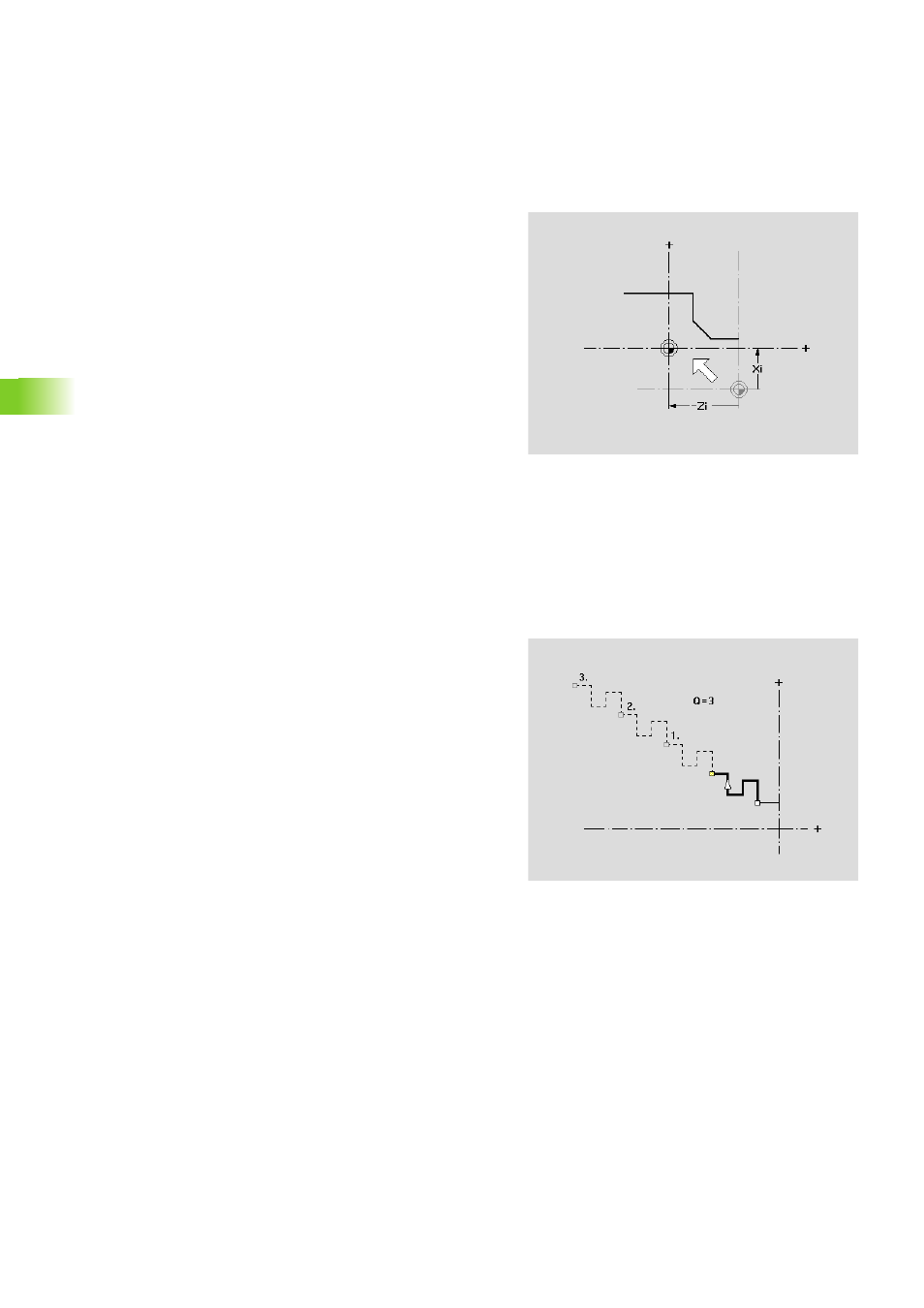

Desplazar el punto cero
Ejemplo: si la pieza se mide desde diferentes lados, primero se
describen los elementos del contorno medidos en el lado derecho, se
desplaza el punto cero, y entonces se introducen los elementos del
contorno medidos en el lado izquierdo.
Activar el desplazamiento del punto cero:
U Seleccionar "Punto cero > Desplazar" en el menú de la pieza
acabada. TURN PLUS abre la ventana de diálogo "Desplazar punto
cero".
U Introducir el desplazamiento del punto cero. TURN PLUS desplaza
el contorno definido hasta el momento.
Desactivar el desplazamiento punto cero:
U Seleccionar "Punto cero > Cancelar" en el menú de la pieza acabada.
TURN PLUS cancela el punto cero del sistema de coordenadas a la
posición original.
Duplicar linealmente la sección del contorno
Con esta función se define una sección del contorno y se "añade" x
veces al contorno existente.
U Seleccionar "Duplicar > Fila > Linealmente" en el menú de la pieza
acabada. TURN PLUS marca el último elemento.
U Seleccionar la sección del contorno (sólo pueden seleccionarse los
últimos elementos del contorno introducidos).
U TURN PLUS abre la ventana de diálogo "Multiplicar en fila
linealmente". Introducir el número.
U TURN PLUS amplia el contorno
Parámetros
Xi Punto de destino – valor, según el cual se desplazará el punto
cero
Zi Punto de destino – valor, según el cual se desplazará el punto
cero
Parámetros
Q Número (la sección del contorno se duplica Q veces)
