CNC PILOT 4290 de HEIDENHAIN 349
4.39 Mecanizado complet
o Mecanizado completo con un husillo
G30: normalmente no es necesario
G121: el programa experto refleja el contorno. Normalmente no es
necesario volver a programar G121 para el mecanizado de la parte
posterior (2º empotramiento).
Ejemplo: el mecanizado de la parte frontal y de la parte posterior tiene
lugar en un programa NC. La pieza se mecaniza en la parte frontal,
después se realiza el cambio de posición de la pieza manualmente. A
continuación se mecaniza la parte posterior.
El programa experto refleja y desplaza el contorno para la 2ª sujeción.

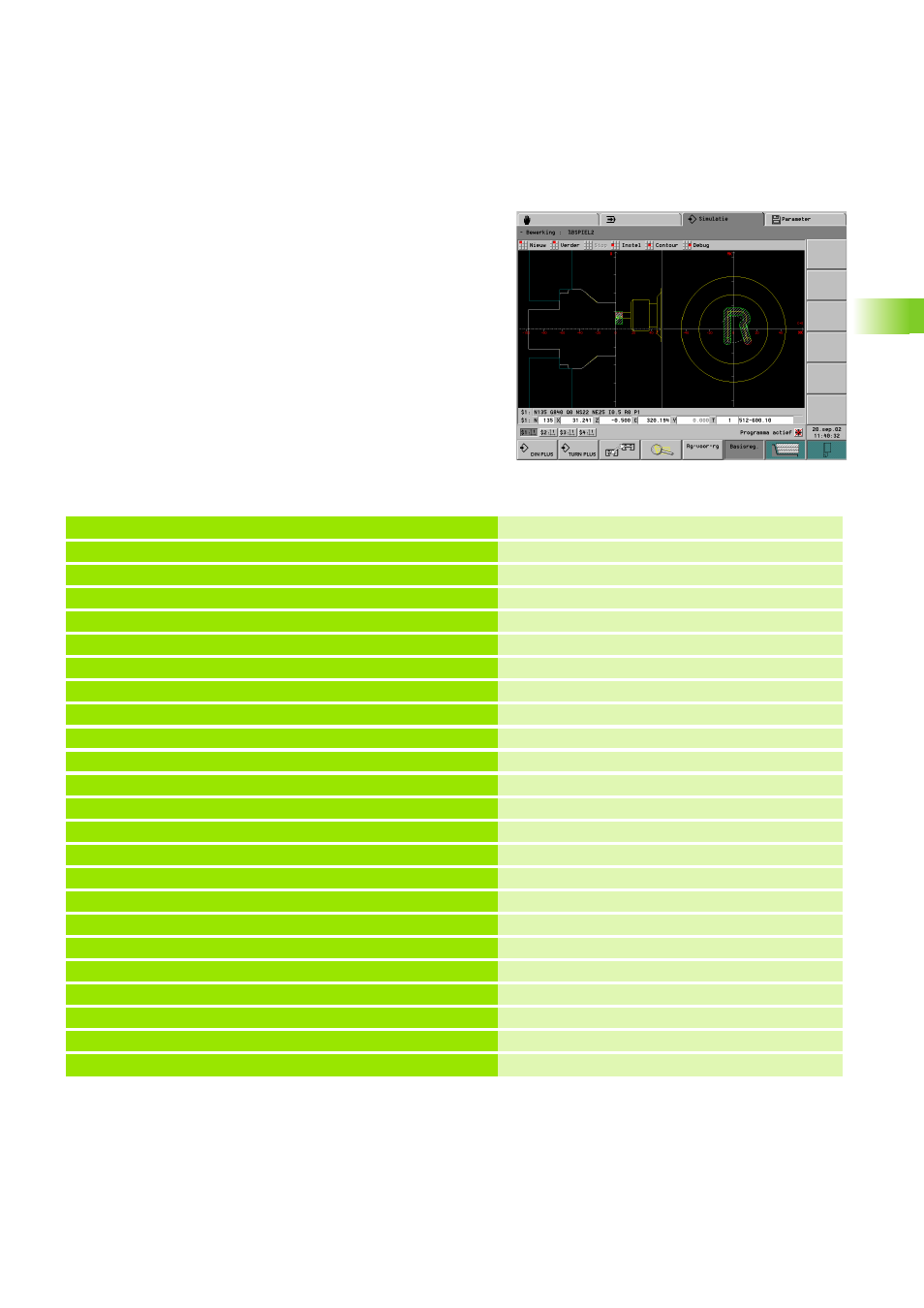

Mecanizado completo en la máquina con un husillo
ENCABEZAMIENTO DEL PROGRAMA
#CARRO $1
REVÓLVER 1
T1 ID "512-600.10"
T2 ID "111-80-080.1"
T4 ID "121-55-040.1"
MORDAZA 1 [DESPLAZAMIENTO PUNTO CERO Z233]
H1 ID“3BACK“
H2 ID“KBA250-86“ X100 Q4
PZA. EN BRUTO
N1 G20 X100 Z100 K1
PIEZA ACABADA
. . .
FRONTAL Z0
. . .
PARTE POSTERIOR Z-98
N20 G308 P-1
N21 G100 XK5 YK-10
N22 G101 YK15
N23 G101 XK-5
N24 G103 XK-8 YK3.8038 R6 I-5 B0
