74
3.3 T
a
bla de her
ramientas y de mor
d
azas
Ajustar la tabla de mordazas
La tabla de mordazas será evaluada por el "gráfico en línea".
Con "página adelante/página atrás" se cambia a la distribución de
mordazas de los siguientes cabezales.
Parámetros de "cabezal x" (cabezal principal, cabezal 1, ..)
„ ID mandril: referencia al banco de datos
„ ID mordazas: referencia al banco de datos
„ ID mordaza adicional: referencia al banco de datos
„ Modo de sujeción: determinar mordaza interior/exterior y nivel de
sujeción empleado
„ Diámetro de sujeción: diámetro con el que se sujeta la pieza.
(Diámetro de la pieza en sujeción exterior; diámetro interior en
sujeción interior)
Parámetros del "Contrapunto"
„ ID punta de pínola: referencia al banco de datos

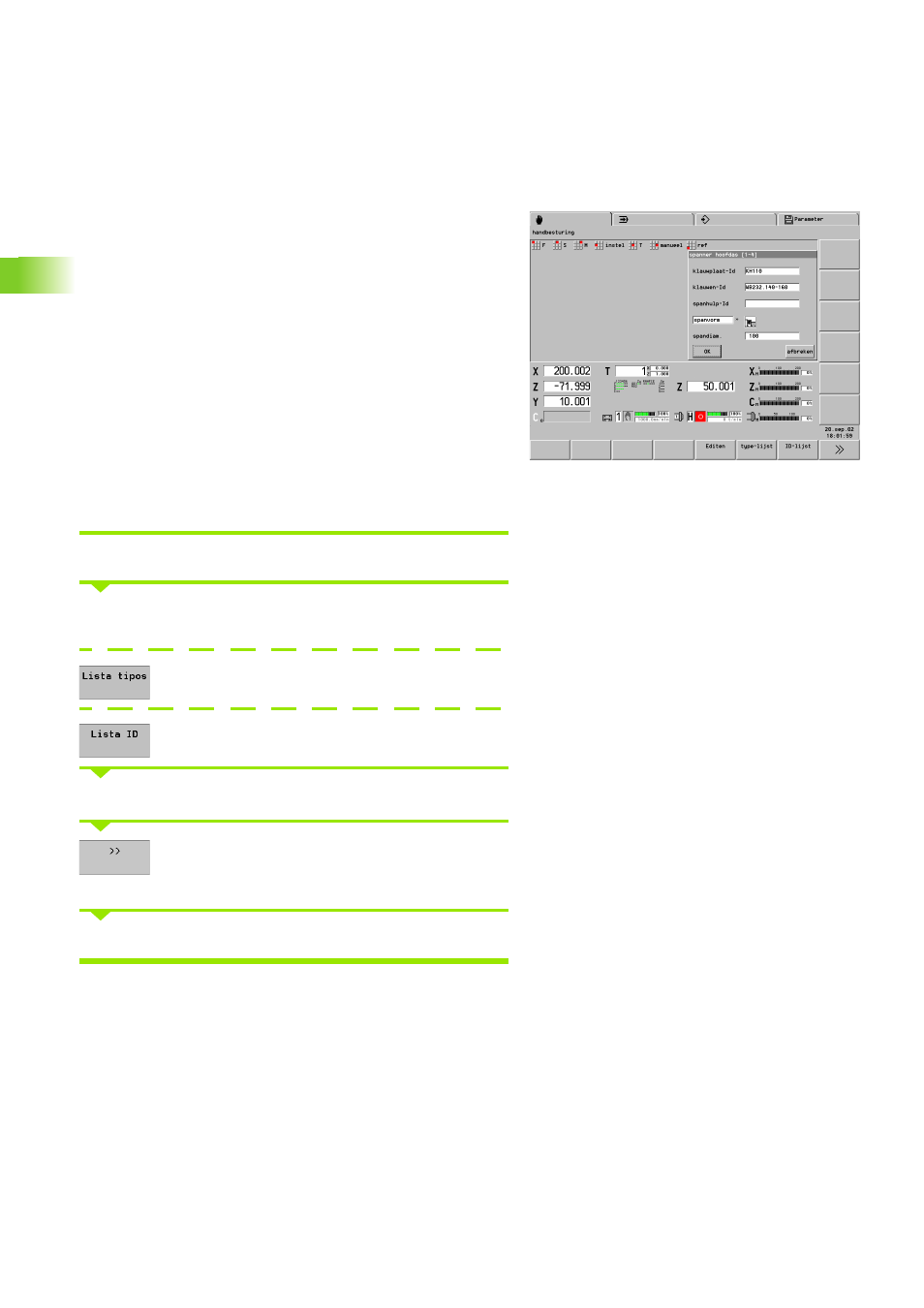

Ajustar tabla de dispositivos de sujeción
Seleccionar "Ajustar > Mordazas > cabezal principal (o contrapunto)".
Para mandril, mordazas o mordaza adicional: introducir el número de
identidad de la mordaza
Listar mordazas según la máscara de tipo
Listar mordazas según la máscara de tipo
Seleccionar mordaza desde el banco de datos
Modo de sujeción: pulsar la tecla de configuración
rápida repetidamente para ajustar el modo de
sujeción
Introducir el diámetro de sujeción
