CNC PILOT 4290 de HEIDENHAIN 261
4.26 Mecanizado en superficie lat
e
ra
l

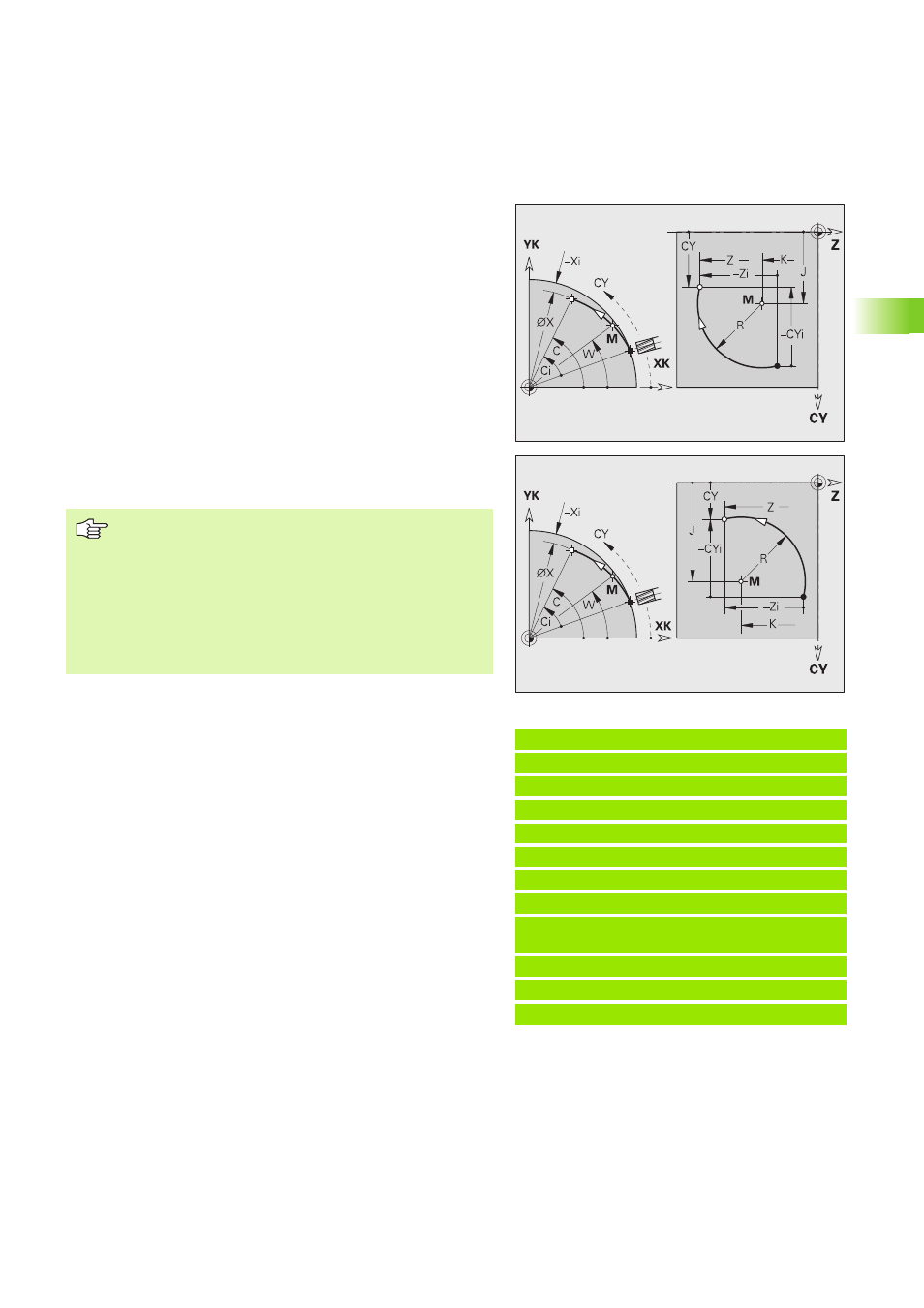

Circular en superficie lateral G112/G113
G112/G113 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final".
Ejemplo: G112, G113
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635 [arco de
círculo]
N10 G111 Z-20
N11 G112 CY0 K-20 J19.635
N13 M15
Parámetros
Z Punto final
C Ángulo final - dirección angular: véase imagen de ayuda
CY Punto final como medida lineal (referencia: desarrollo de la
superficie lateral con diámetro de referencia G120)
R Radio
K Centro
W (Ángulo) Centro (dirección angular: véase imagen de ayuda)
J Centro como medida lineal (referencia: superficie lateral
desarrollada con diámetro de referencia G120)
X Punto final (cota de diámetro) - (por defecto: posición actual X)
Programación:
„ Z, C, CY: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
„ K; W, J: en cotas absolutas o incrementales
„ Programar Z–C y Z–CY y K–J
„ Programar bien el "centro" o el "radio"
„ Si se programa "radio": sólo son posibles arcos de
círculo <= 180°
