CNC PILOT 4290 de HEIDENHAIN 437
6.8 Cont
or
nos con eje C

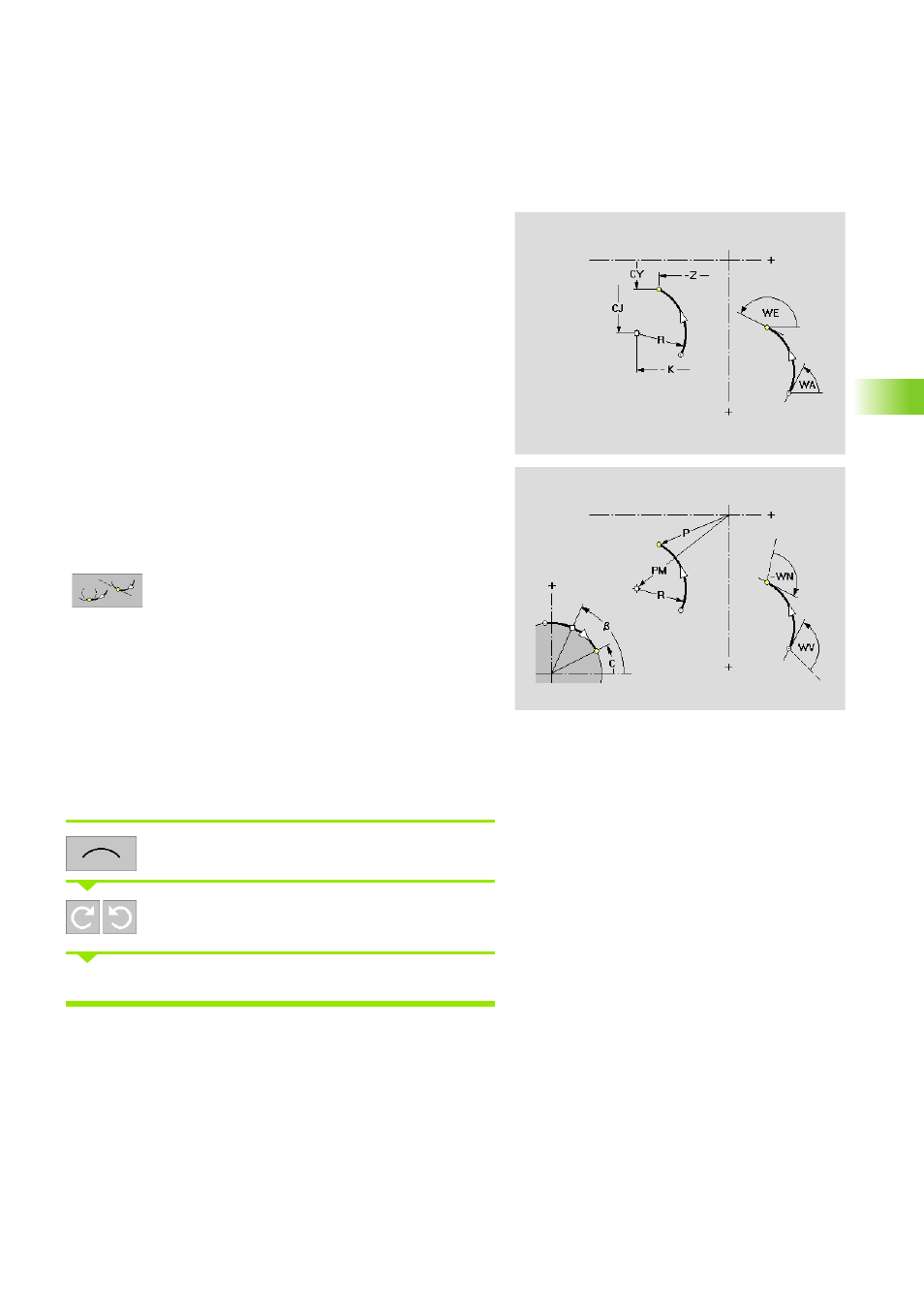

Superficie envolvente: elemento circular
La función define un elemento circular en un contorno de la superficie
envolvente.
Llamada al Menú de arcos
Seleccionar el sentido de giro del arco
Determinar el arco y la transición al siguiente elemento.
Parámetros
Punto final del arco
Z Punto final
P Punto final – en polares
CY Punto final – ángulo como "cota de recorrido"
C Punto final de la trayectoria – ángulo
Punto central del arco
K Centro
CJ Punto central (ángulo como "cota de recorrido")
b Punto central en coordenadas polares (referencia ángulo:
eje XK positivo)
PM Punto central – en polares
Otros parámetros
R Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
WA Ángulo entre el eje Z positivo y la tangente en el punto de
arranque del arco
WE Ángulo entre el eje Z positivo y la tangente en el punto final
del arco
WV Ángulo en sentido antihorario entre el elemento anterior y la
tangente en el punto de arranque del arco. Arco como
elemento anterior: ángulo a la tangente
WN Ángulo en sentido antihorario entre la tangente en el punto
final del arco y el siguiente elemento del contorno. Arco
como elemento siguiente: ángulo a la tangente
