124
4.3 El edit
or DIN PLUS
4.3 El editor DIN PLUS

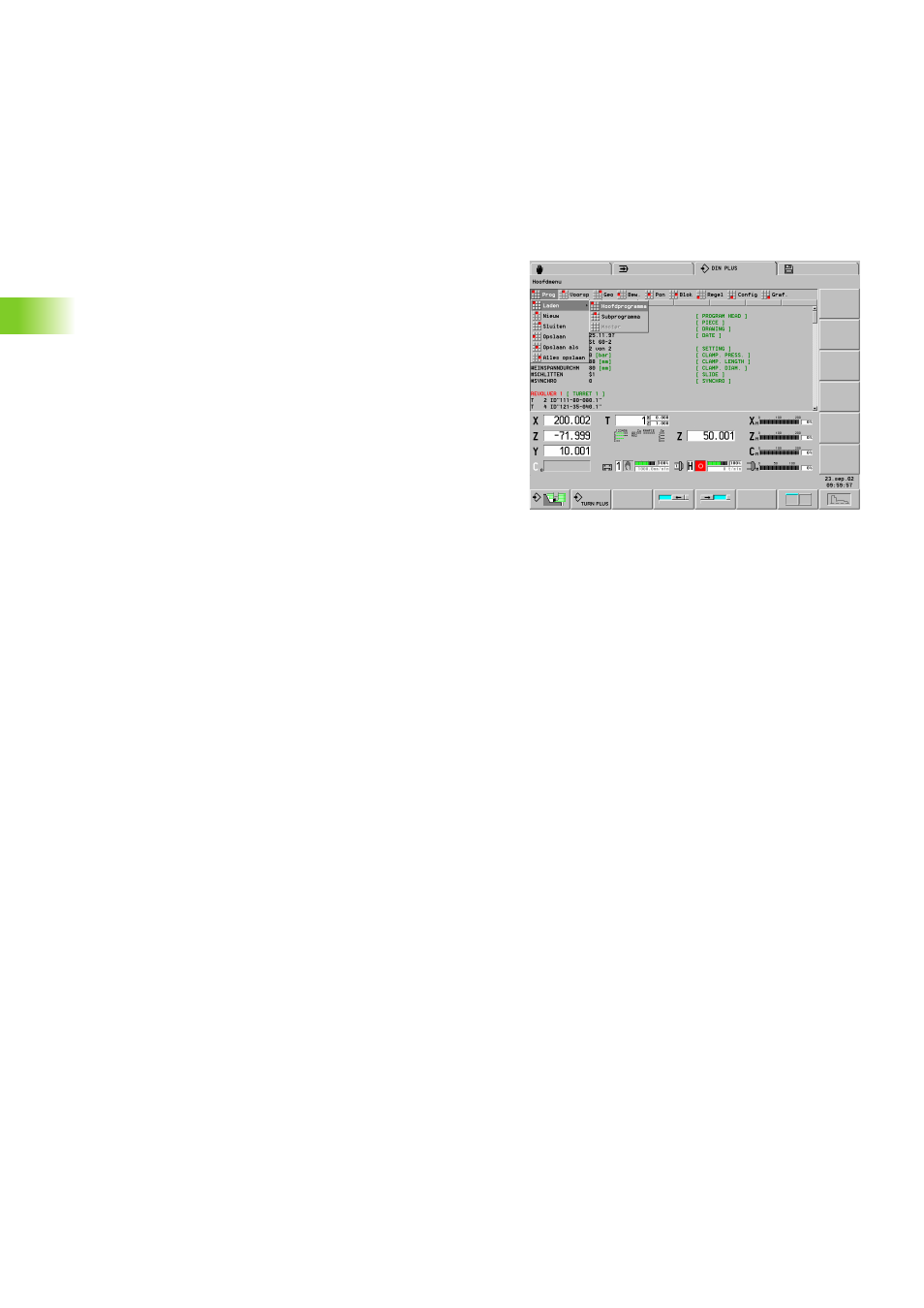

Resumen "Menú principal"
El grupo de menús "Prog" (gestión de programas) contiene las
siguientes funciones para programas principales y subprogramas NC:
„ Cargar programas NC existentes
„ Crear programas NC nuevos
„ Guardar programas NC nuevos o modificados
El grupo de menús "Cabecera inicial" (cabecera inicial del
programa NC) contiene funciones para la edición
„ del encabezamiento del programa
„ de la distribución de herramientas en el revólver
„ de la tabla de mordazas
Con el punto de menú "Geo(metría)" se salta a la del contorno de la
pieza en bruto o acabada. Para ello seleccionar o bien una marco de la
pieza en bruto o posicionar el cursor en el apartado PIEZA EN BRUTO
o PIEZA ACABADA y conmutar al menú Geometría.
El punto de menú "Mecanizado" llama al submenú para programar
el mecanizado de la pieza. El CNC PILOT posiciona simultáneamente
el cursor en el apartado MECANIZADO.
El punto de menú "SeccP" (identificación del apartado de programa)
llama a una ventana de selección con identificaciones del apartado.
Con ello se añaden otros identificadores en el programa NC.
El grupo de menú "Menú bloque" contiene funciones para el
mecanizado de bloques de programa NC.
El grupo de menú "Frase" contiene
„ Funciones del posicionamiento del cursor
„ Funciones para la numeración de frases NC
„ Funciones de búsqueda
„ Acceso a la "edición "libre"
En el grupo de menú "Config(uración)" se ajusta:
„ Desconectar/no desconectar la imagen de manejo (imagen auxiliar)
„ Configuración de ventanas
„ Tamaño de la fuente
„ Gestionar adicionalmente los "Ajustes".
En el grupo de menús "Gráficos" se configura la "Ventana de
gráficos" y se activa/desactiva la visualización del contorno.
