CNC PILOT 4290 de HEIDENHAIN 419
6.7 Element
o
s de sobr
eposicionamient
o Pontón

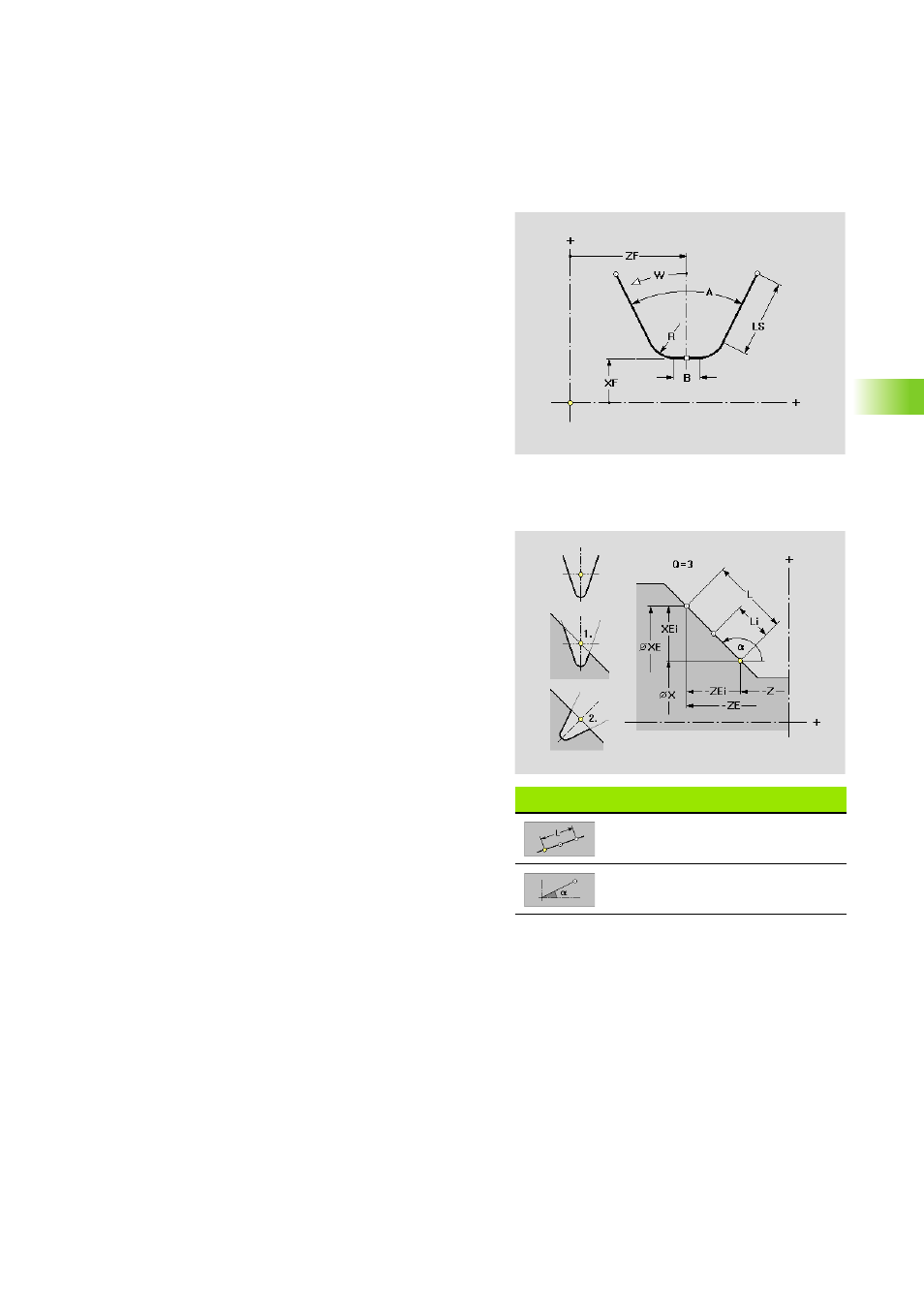

Punto de referencia: centro del elemento básico
Superposición lineal
Parámetros
XF Desplazamiento del punto de referencia
ZF Desplazamiento del punto de referencia
R „ R>0: Radio de redondeo
„ R=0: sin redondeo
A Ángulo de abertura
LS Longitud de los lados de la chaveta (las partes del elemento
que pasan de los puntos de solapamiento se cortan)
B Anchura del elemento básico
W Ángulo de giro: el contorno de solapamiento gira según el
"ángulo de giro"
Softkeys "Sobreposicionamiento lineal"
Indicar la longitud (en lugar del punto
final)
Indicar el ángulo
Parámetros
X Punto inicial, posición del primer elemento de superposición
Z Punto inicial, posición del primer elemento de superposición
Posición (véase imagen auxiliar)
„ 1: posición originaria: añade el contorno de superposición
"original" al contorno de soporte.
„ 2: posición normal: el contorno de superposición gira
alrededor del ángulo de inclinación del elemento del
contorno de soporte, y luego lo añade al contorno de
soporte.
Q Número de elementos de superposición
XE Punto final, posición del último elemento de superposición
ZE Punto final, posición del último elemento de superposición
XEi Punto final incremental
ZEi Punto final incremental
L Distancia entre el pimero y el último elemento de
sobreposicionamiento
Li Distancia entre los elementos superpuestos
a Ángulo (por defecto: ángulo del elemento de soporte)
