4.39 Mecanizado complet
o 4.39 Mecanizado completo
Fundamentos del mecanizado completo
Como mecanizado completo se determina el mecanizado anterior y el
mecanizado posterior en un programa NC. El CNC PILOT le ayuda en
los mecanizados completos de la superficie en todas las máquinas de
diseño normal. Para ello se dispone de funciones como la entrega de
piezas sincronizada angularmente con cabezal girando,
desplazamiento a un tope fijo, tronzado controlado y transformación
de coordenadas. De esta forma se garantiza un mecanizado completo
en un tiempo óptimo, así como una programación sencilla.
En un programa NC se describe el contorno de torneado, los
contornos para el eje C, así como el mecanizado completo. Hay
programas expertos disponibles para el reajuste de la pieza que
respetan la configuración del torno.
También se pueden aprovechar las ventajas del "mecanizado
completo" para tornos con un cabezal principal.

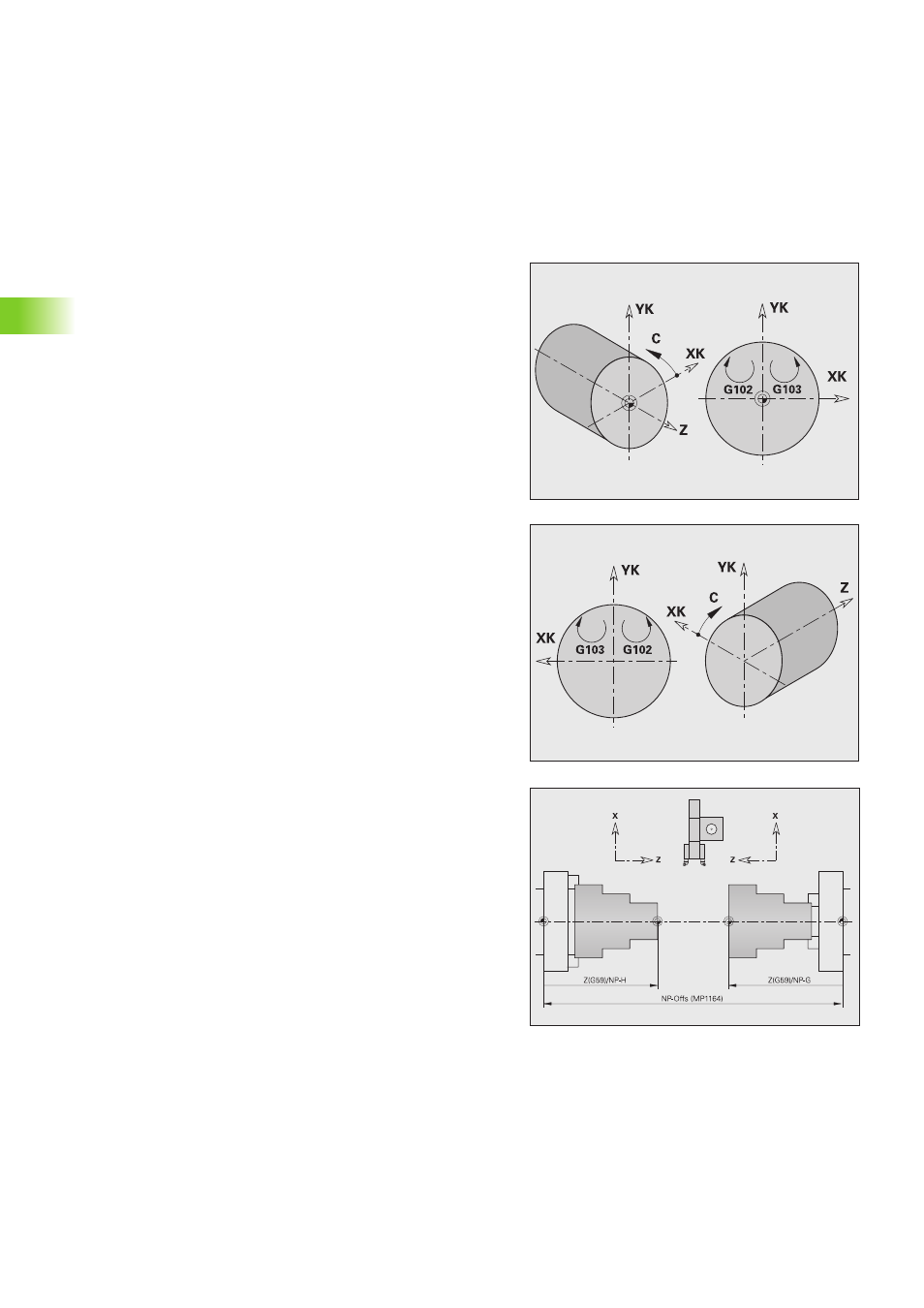

Contorno posterior en el eje C: el eje XK, así como el eje C, se
orientan "en relación a la pieza", no al cabezal. De aquí obtenemos para
la parte posterior:
„ Orientación del eje XK: "hacia la izquierda" (parte frontal: "hacia la
derecha")
„ Orientación del eje C: "en el sentido horario"
„ Sentido del giro en círculos G102: en "sentido antihorario"
„ Sentido del giro en círculos G103: en "sentido horario"
Torneado: el CNC PILOT realiza el mecanizado completo con
funciones de conversión y espejo para que los principios de
funcionamiento
„ los movimientos en sentido + parten de la pieza
„ Los movimientos en dirección - se alejan de la pieza
se cumplan en el mecanizado de la parte posterior.
Normalmente el constructor de la máquina prepara el torno con
determinados programas expertos para la transmisión de piezas.
Puntos de referencia y sistema de coordenadas: la posición de los
puntos cero de la máquina y de la pieza, así como los sistemas de
coordenadas para el husillo principal y contrahusillo, se representan en
la figura de abajo. Al configurar el torno se recomienda reflejar
solamente el eje Z. Con esto se consigue que sea válido el principio
"movimientos en dirección positiva se alejan de la pieza", incluso en
mecanizados en el contrahusillo.
Por norma general, el programa experto contiene el espejo del eje Z y
el desplazamiento del punto cero en "NP-Offs".
