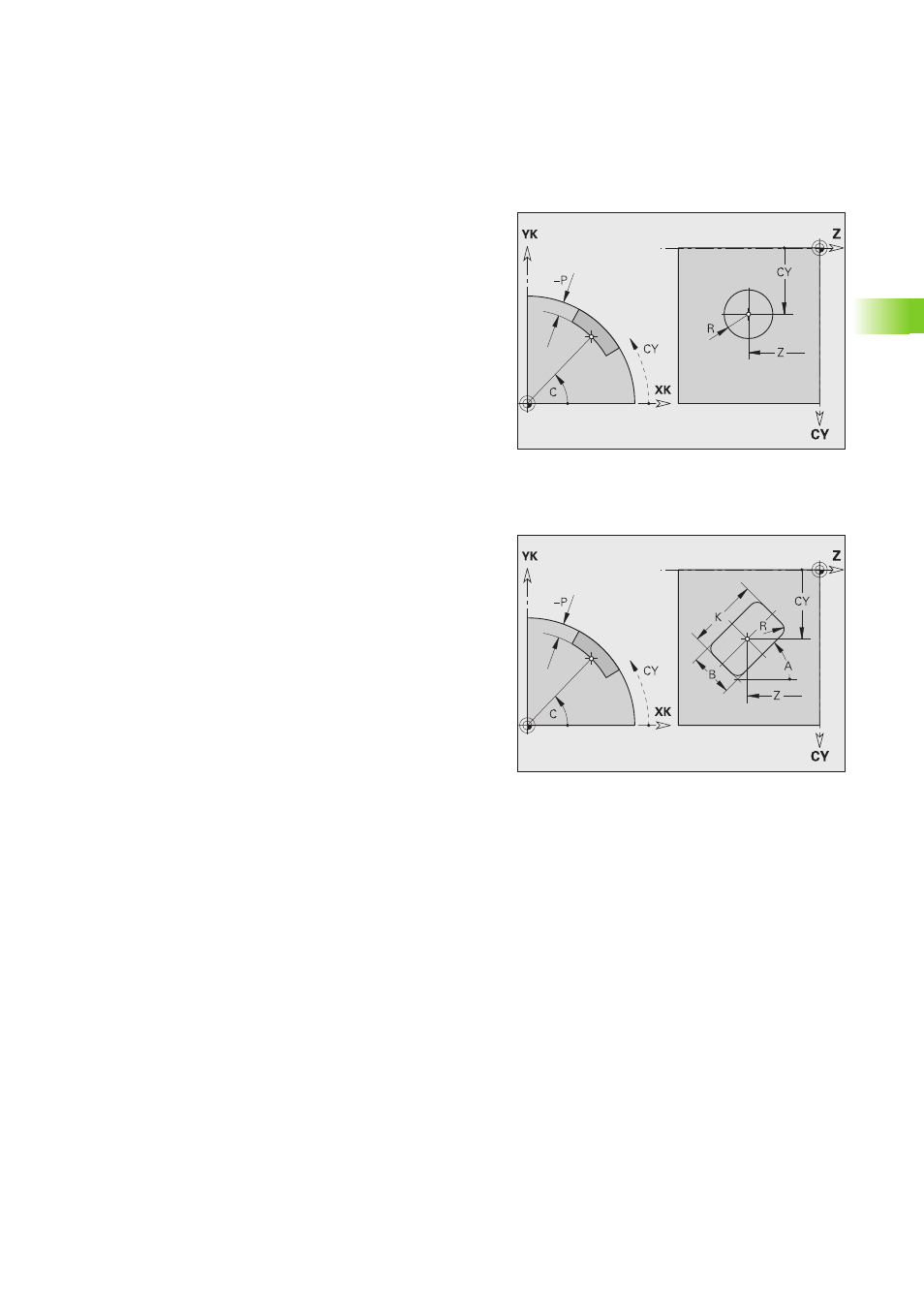

Círculo completo en una superficie lateral G314-Geo
G314 define un círculo completo en un contorno en superficie lateral.
Rectángulo en superficie lateral G315-Geo
G315 define un rectángulo en un contorno en superficie lateral.
Parámetros
Z Centro
C Centro (ángulo)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
R Radio
P Profundidad de la cajera (por defecto: "P" tomada de G308
Parámetros
Z Centro
C Centro (ángulo)
CY Centro como "medida lineal"; referencia: desarrollo de la
superficie lateral en "diámetro de referencia"
A Ángulo respecto al eje Z (por defecto: 0°)
K Longitud
B Anchura
R Bisel/redondeo (por defecto: 0°)
„ R>0: Radio del redondeo
„ R<0: Anchura del bisel
P Profundidad de la cajera (por defecto: "P" tomada de G308
