6.6 Element
o
s de f
o
rm
a
Roscado
La llamada define uno de los siguientes tipos de roscado.
Softkeys para "Roscado"
Seleccionar el punto de referencia
"Paso de rosca" o "nº marcha por
pulgada"
Parámetros
Q Tipos de roscado:
„ Rosca fina métrica ISO (DIN 13 parte 2, fila 1)
„ Rosca métrica ISO (DIN 13 parte 1, fila 1)
„ Rosca cónica métrica ISO (DIN 158)
„ Rosca cónica métrica ISO (DIN 158)
„ Rosca trapezoidal métrica ISO (DIN 103 parte 2, fila 1)
„ Rosca trapezoidal métrica plana (DIN 380 parte 2, fila 1)
„ Rosca en diente de sierra métrica (DIN 513 parte 2, fila 1)
„ Rosca redonda cilíndrica (DIN 405 parte 1, fila 1)
„ Rosca Whitworth cilíndrica (DIN 11)
„ Rosca cónica Whitworth (DIN 2999)
„ Rosca de tubo Whitworth (DIN 259)
„ Roscado no normalizado
„ Roscado grueso UNC US
„ Rosca fina UNF US
„ Rosca extrafina UNEF US
„ Roscado de tubo cónico NPT US
„ Roscado de tubo cónico NPTF US Dryseal
„ Rosca de tubo cilíndrica NPSC US con lubrificante
„ Roscado de tubo cilíndrico NPFS US sin lubricante
V Sentido:
„ Rosca a derechas
„ Rosca a izquierdas

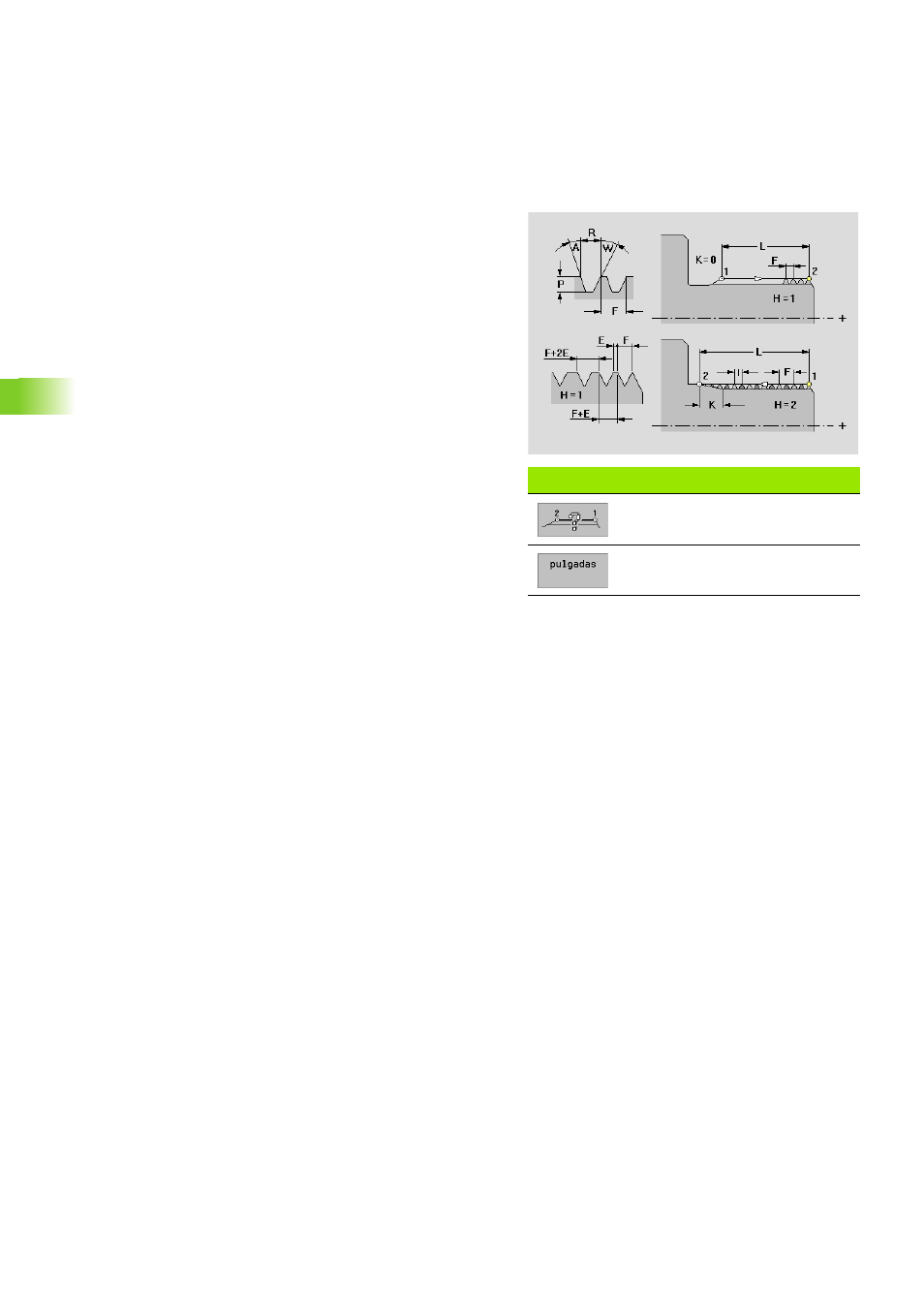

D Seleccionar el punto de referencia (ver la tabla de softkeys):
„ 1: principio de la rosca en el punto de arranque del elemento
„ 2: principio de la rosca en el punto final del elemento
F Paso de rosca o nº marcha por pulgada (ver tabla de softkeys)
„ Paso de rosca
„ Nº marcha por pulgada
E Paso variable amplia/reduce el paso por vuelta según el valor de
E (por defecto: 0)
